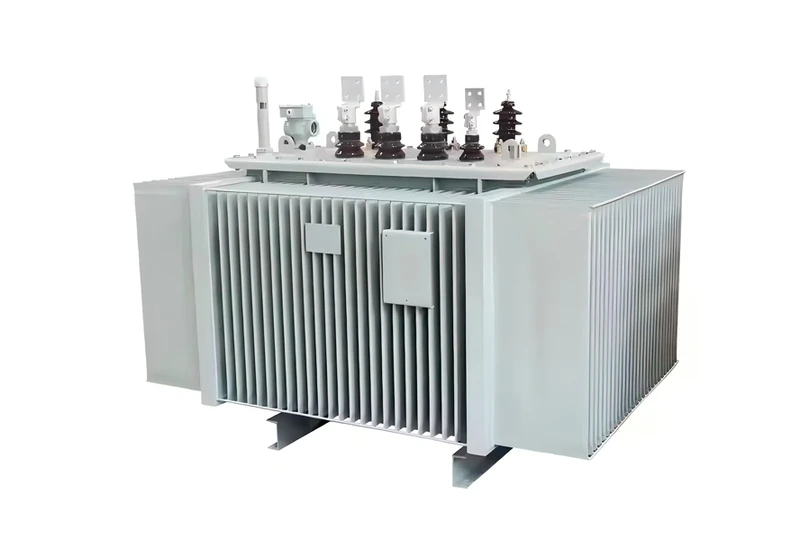

Transformador de distribución de aceite tres fases de 33 y 35kV

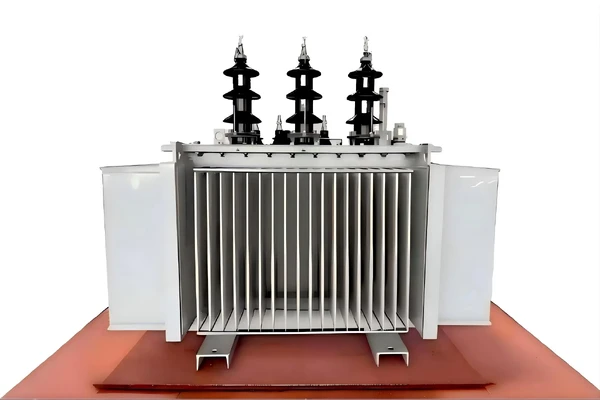

Especificaciones y parámetros del transformador de distribución de aceite tres fases inmerso 33kv y 35kv

Como uno de los líderesFabricantes de transformadores de distribuciónHuawan se especializa en la entrega de transformadores duraderos y de vanguardia diseñados para un rendimiento óptimo y el cumplimiento de estrictos estándares de calidad internacionales.

¿Cuál es el peso típico de un transformador de 33kV?

El peso de un transformador de 33kV varía significativamente según su clasificación y tipo de kVA. Las unidades más pequeñas, como los transformadores potenciales de 33kV (PT), pueden pesar tan solo alrededor de 90 kg. Por el contrario, los transformadores de potencia grandes pueden exceder los 100.000 kg (100 toneladas). Para los tamaños comunes de transformadores de distribución de 33kV, como una unidad de 1000 kVA, el peso generalmente cae en el rango de 3.000 a 4.000 kg, mientras que los modelos más grandes de 10 MVA a menudo varían de 18.000 a 28.000 kg, influenciado por factores como el diseño, el volumen de aceite y los componentes adicionales.

¿Cómo se instala un transformador de 33kV?

La instalación de un transformador de distribución de 33kV requiere una preparación completa del sitio, incluida una base sólida, sistemas de contención de aceite y espacios libres adecuados para la Seguridad y el mantenimiento. El proceso consiste en posicionar de manera segura el transformador, Conectar cables de alto voltaje y bajo voltaje, establecer una conexión a tierra adecuada y realizar pruebas esenciales de prepuesta, como resistencia de aislamiento, relación de vueltas, y controles de calidad del aceite. Estos pasos garantizan un funcionamiento seguro y confiable a medida que el transformador de 33 kV reduce el alto voltaje para su distribución. A lo largo de la instalación, es esencial el cumplimiento estricto de las normas eléctricas y los procedimientos de seguridad, incluidos los protocolos de bloqueo/etiquetado.

¿Cuáles son las capacidades comunes de los transformadores de 33kV?

Las capacidades de transformador de 33kV cubren un amplio espectro, comenzando desde pequeñas unidades de distribución a alrededor de 30 kVA y extendiéndose hasta transformadores de potencia masivos que superan los 30 MVA (30.000 kVA). Las aplicaciones típicas de transformadores de distribución de 33kV varían de 100 kVA a 2500 kVA, mientras que las unidades de subestaciones más grandes a menudo manejan calificaciones más altas como 10 MVA, 25 MVA, 40 MVA o incluso 50 a 63 MVA. Estas capacidades están determinadas por el papel del transformador en la red eléctrica, particularmente para transmitir alta potencia a largas distancias, con configuraciones comunes que involucran niveles de voltaje como 110/33kV o 220/33kV para transferencia de energía a granel.

Transformador de distribución 33kV vs 35kV
