Transformador monofásico de 100kVA

Este transformador sumergido en aceite monofásico de 100kVA combina una alta confiabilidad del aislamiento sumergido en aceite con la instalación montada en el poste que ahorra espacio, entregando una solución de energía estable y rentable para escenarios de carga monofásicos en el terminal de la red de distribución.

Contacto Download User Manual

Especificaciones y parámetros

Parámetro	Detalles
Capacidad nominal	100 kVA
Pérdidas máximas sin carga	235 W
Pérdidas máximas de carga	890 W
Amortiguadores primarios	Soporte de cubierta de 35 kV (Qty:2)
Bujes secundarios	1% doble ojal con buje secundario de tuerca 1-14 (Qty:3)
Grifos	4-21/2% de grifos por debajo del nominal
Voltaje primario	2400 V - 34500 V
Emocionante Current @ 100%	≤ 0.6%
Reg.@0.8 Pwr Factor	≤ 2.4%
Configuración	Diseño estándar
Disposiciones de montaje	Soportes DE SUSPENSIÓN (un juego)
Aumento de la temperatura	65 °C
Clase de enfriamiento	ONAN
Fluido aislante	Aceite mineral
Frecuencia	60Hz
Estándar de eficiencia	Ninguno
Voltaje primario	12470V Grd Y / 7200V
BIL	95 kV
Clase kV	15 kV
Voltaje secundario	120 / 240 V
BL	30 kV
Clase kV	1,2 kV
Revestimientos	Abrigo superior gris ANSI70 (Munsell 5BG7.0/0,4)
Calibres y accesorios	PRD, 35 SCFM (STD)

Rango de especificación

Capacidad (KVA)	Alto voltaje (V)	Rangos de tapping	Baja tensión (V)	Pérdida (W)		Dimensión (mm)			2016 DOE Eficiencia
Capacidad (KVA)	Alto voltaje (V)	Rangos de tapping	Baja tensión (V)	Pérdida sin carga (W)	Pérdida en carga (W)	W	D	H	2016 DOE Eficiencia
10	2400 4160 7200 7620 12000 12470 13200 13800 14400 19920 24940 34500	± 2x2,5%	110 120 208 240 277 347 415 416 480 600 690	60 80 100 120 130 150	330 370 450 620 850 1150	500	525	885	98,70
15						520	565	905	98,82
25						560	590	935	98,95
37,5						610	625	935	99,05
50						635	675	1035	99,11
75						745	840	1035	99,19
100						770	965	1035	99,25
167						795	890	1035	99,33
250						988	1001	1035	99,39
333						1012	1015	1035	99,43

Dibujo y accesorios

dibujo de transformador montado en poste

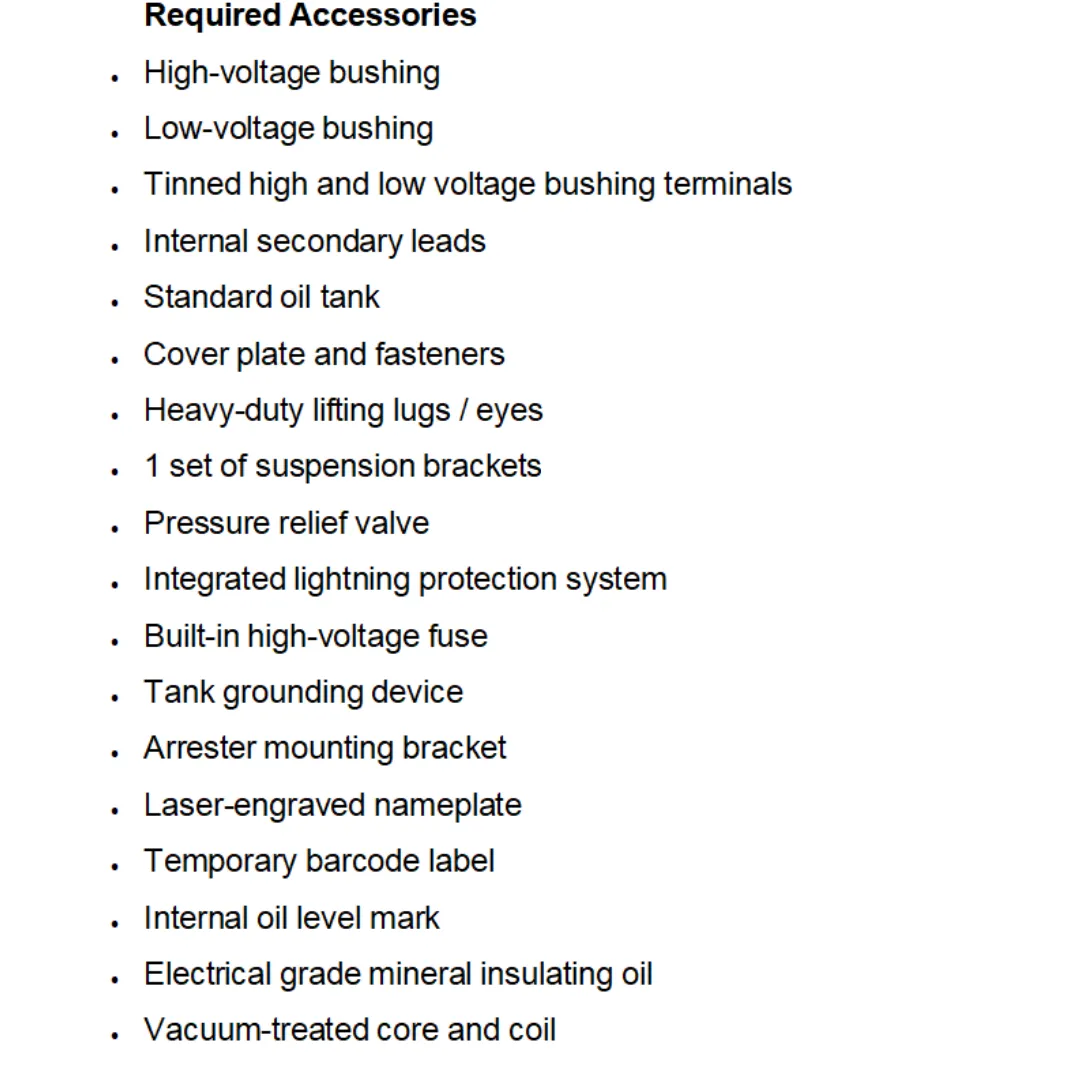

accesorios para transformadores montados en poste

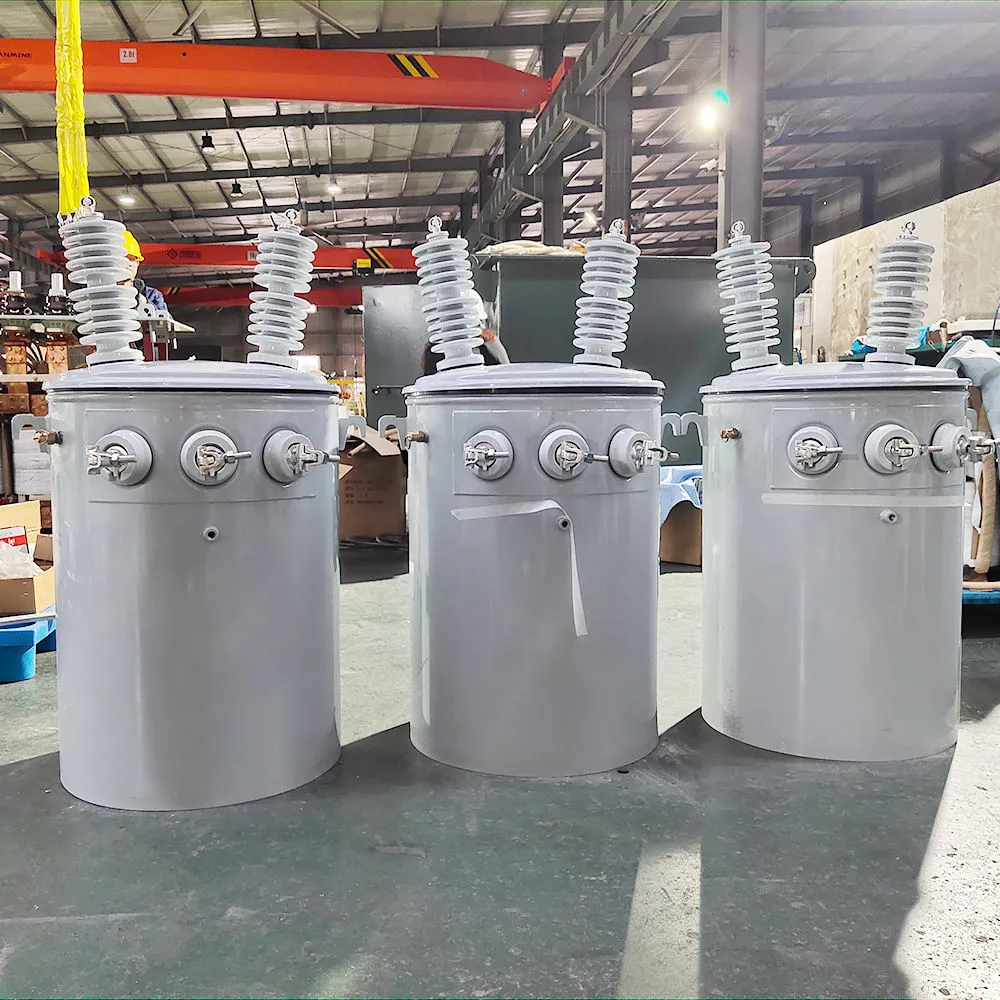

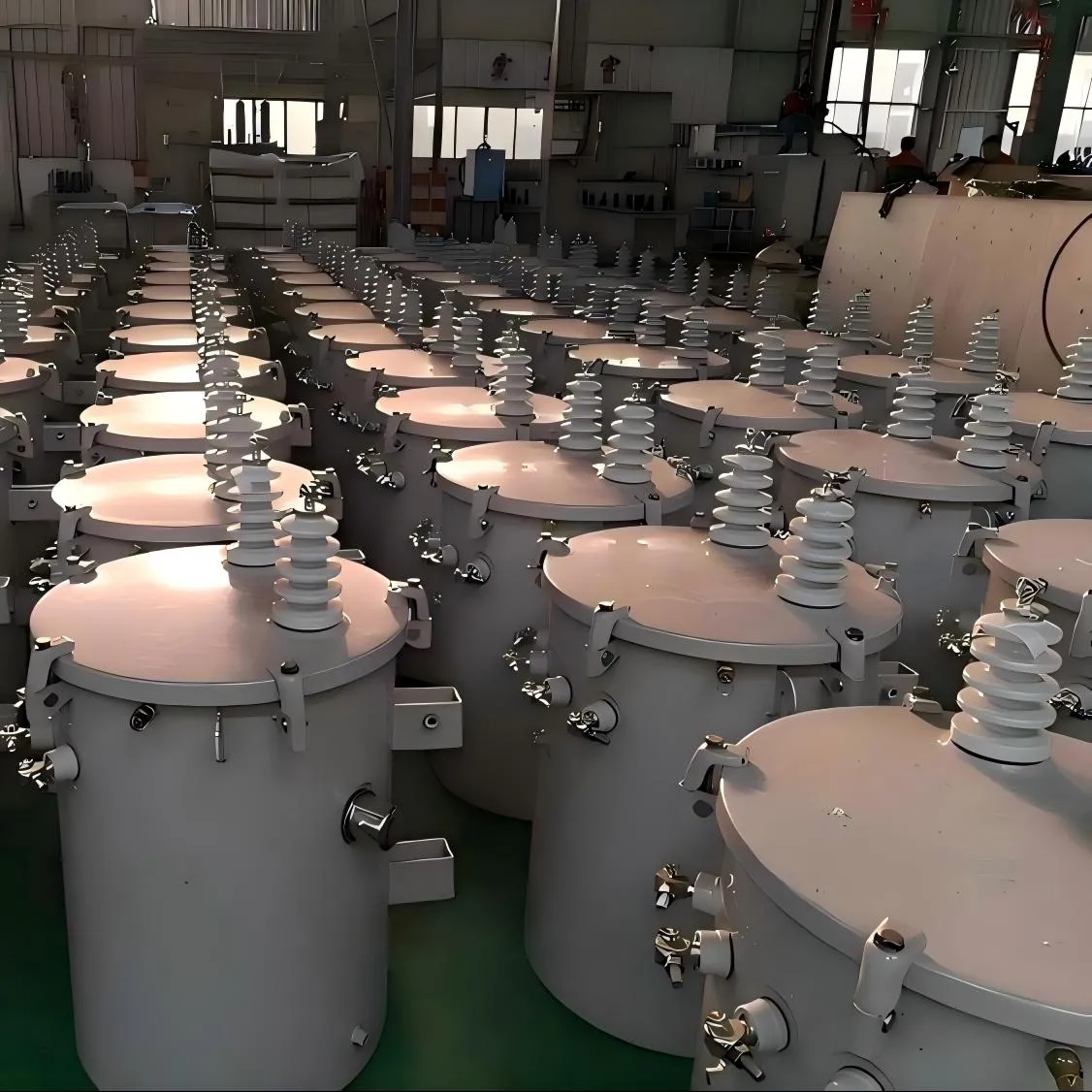

Fotos de la producción en fábrica
