En la operación estable de sistemas de energía,TransformadoresServir como equipo central para la transmisión y conversión de energía. Su eficiencia operativa determina directamente el nivel de utilización de la energía y afecta significativamente los costos de electricidad y la rentabilidad operativa de las empresas. Con la expansión continua del consumo de energía industrial y las políticas nacionales cada vez más estrictas de ahorro de energía, reduciendo las pérdidas eléctricas a través de cálculos de eficiencia científica, selección adecuada de equipos, y la gestión operativa optimizada se ha convertido en un enfoque crítico para lograr la conservación de energía, la mejora de la eficiencia y el desarrollo sostenible.
Este artículo analiza sistemáticamente los conceptos básicos, los métodos de cálculo y los componentes de pérdida de la eficiencia del transformador. También examina los factores de influencia clave a través de estudios de casos prácticos y propone estrategias procesables para la mejora de la eficiencia, ayudando a las empresas a optimizar el rendimiento del sistema de energía y maximizar los beneficios económicos. Para aquellos que buscan soluciones de transformadores de alta eficiencia, los conocimientos proporcionados aquí pueden respaldar la selección específica.
La Eficiencia del transformador es un indicador clave de su capacidad de conversión de energía. Se define como la relación entre la potencia de salida y la potencia de entrada, generalmente expresada como un porcentaje:
ĂŠn = Pido/P₁ × 100%
= Pido/(Pido + P₀ + Pₖ) × 100%
Donde:
Vine = eficiencia
Pbond = potencia de salida
P₁ = potencia de entrada
P₀ = pérdida de núcleo (pérdida sin carga)
Pₖ = pérdida de cobre (pérdida de carga)
Idealmente, toda la energía eléctrica de entrada se entregaría a la carga. Sin embargo, debido a las propiedades del material y las limitaciones estructurales, se producen varias pérdidas durante la operación, disipando la energía como calor. Por lo tanto, la potencia de salida siempre es menor que la potencia de entrada. Una mayor eficiencia indica una menor pérdida de energía y una mejor utilización.
Caso de estudio
Una empresa de fabricación opera un transformador de 1000 kVA con una potencia de entrada de 1000 kW y una potencia de salida de 970 kW, lo que resulta en una eficiencia de 97%. Si el transformador funciona continuamente durante 8.000 horas al año, la pérdida de energía alcanza los 240.000 kWh, lo que lleva a costos sustanciales de electricidad, lo que destaca la importancia de mejorar la eficiencia.

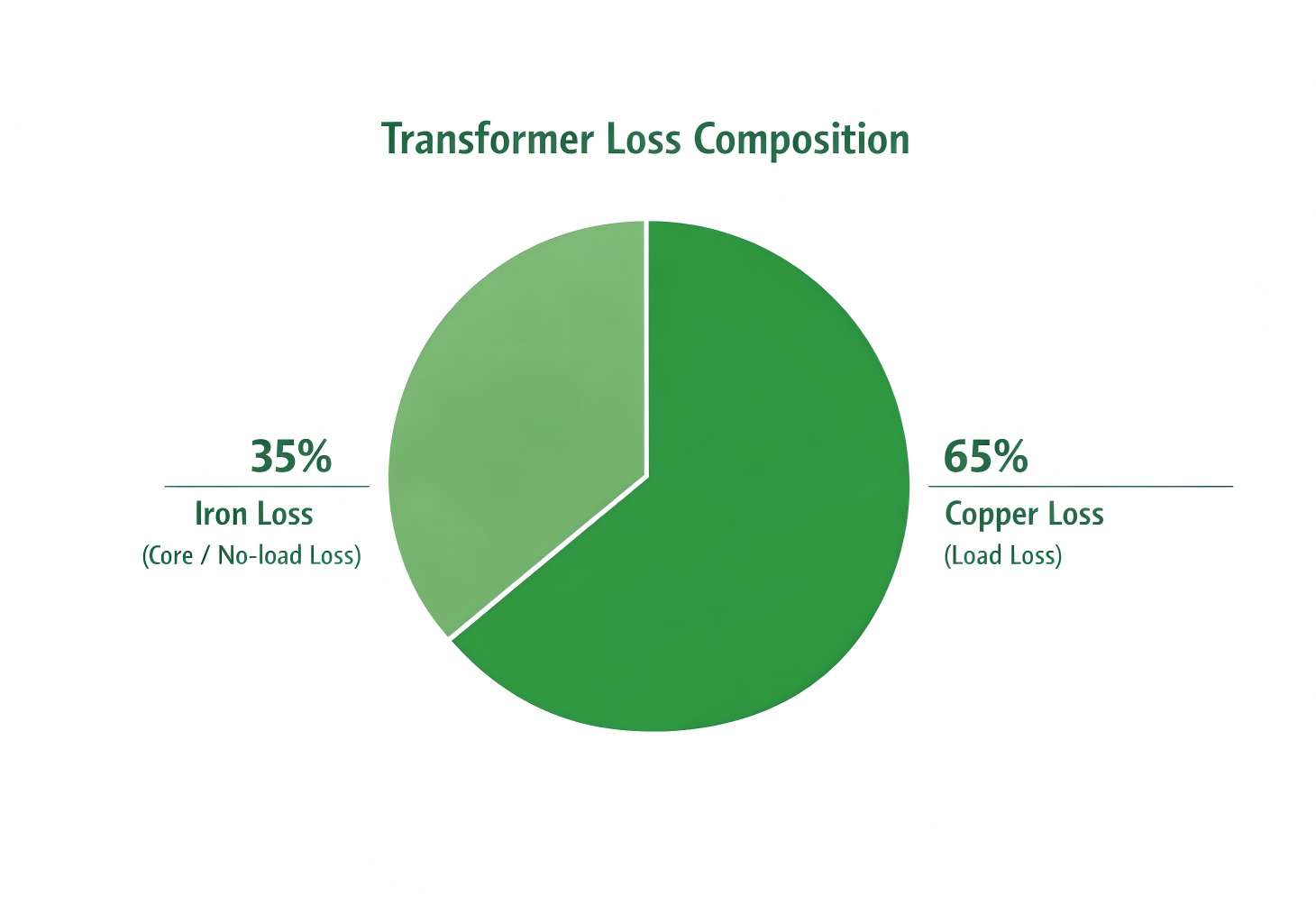

Las pérdidas del transformador son el factor principal que afecta la eficiencia y consisten en:
Pérdida total = pérdida de núcleo + pérdida de cobre
La pérdida de núcleo ocurre siempre que el transformador está energizado, incluso sin carga. Permanece relativamente constante y depende del voltaje y la frecuencia.
Componentes:
Pérdida de histéresis: Causada por magnetización repetida del material del núcleo
Pérdida de corriente Eddy: corrientes inducidas dentro del núcleo que generan calor
Factores que influyen:
Material del núcleo: el acero de silicio de alta permeabilidad (por ejemplo, acero de silicio de baja pérdida) puede reducir las pérdidas en ~ 20%
Voltaje y frecuencia: mayor voltaje o frecuencia aumenta la pérdida de núcleo

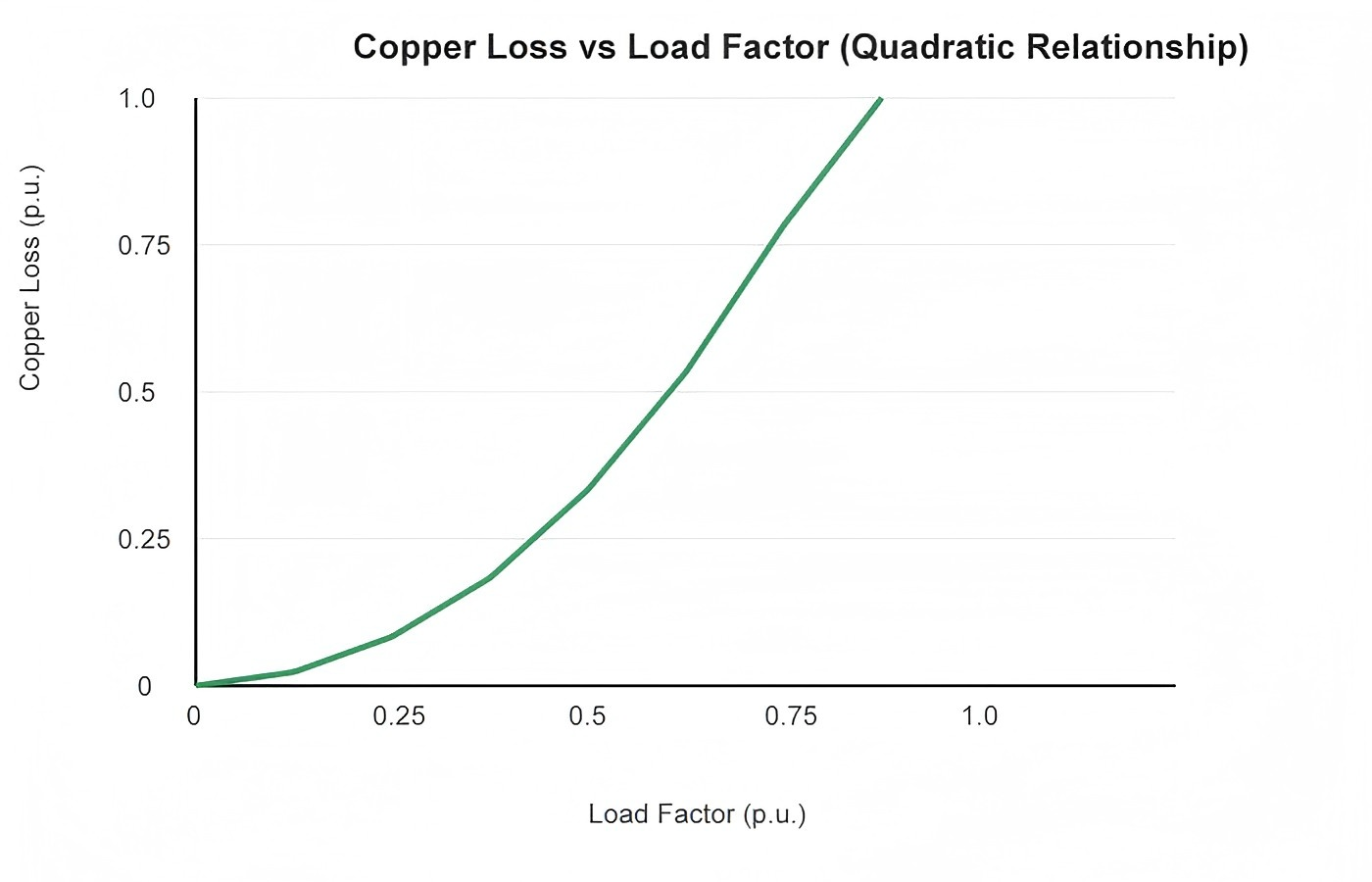

La pérdida de cobre es causada por la resistencia de los devanados del transformador y aumenta con el cuadrado de la corriente de carga.
Fórmula:
Pérdida de cobre = Pérdida de cobre de carga completa × (factor de carga) ²
Factores que influyen:
Tasa de carga: mayor carga conduce a pérdidas significativamente mayores
Material y diseño de bobinado: los materiales de alta conductividad (por ejemplo, cobre libre de oxígeno) y las estructuras de bobinado optimizadas reducen la resistencia
Fórmula del núcleo:
Emplea= Pido/(Pido + Pₖ) × 100%
(Β × Sₙ × cosφ) / (β × Sₙ × cosφ + P₀) × 100%
Donde:
Β = factor de carga
Sₙ = Capacidad nominal
Cosφ = factor de potencia
Un transformador de 2000 kVA opera bajo:
Factor de carga: 70%
Factor de potencia: 0,9
Pérdida de núcleo: 3 kW
Pérdida de cobre de carga completa: 20 kW
Pasos:
Pérdida de cobre: 20 × (0,7 ²) = 9,8 kW
Pérdida total: 3 + 9,8 = 12,8 kW
Potencia de salida: 2000 × 0,7 × 0,9 = 1260 kW
Eficiencia: 1260 / (1260 + 12,8) ~ 98.99%
La eficiencia óptima suele ocurrir entre una carga de 60% 80%:
Baja carga: la pérdida de núcleo domina, reduciendo la eficiencia
Carga alta: la pérdida de cobre aumenta bruscamente
El Acero de silicio de alta calidad reduce la pérdida de núcleo
El bobinado optimizado reduce la pérdida de cobre
La Fabricación de precisión minimiza las pérdidas perdidas
Alta temperatura aumenta la resistencia → mayor pérdida de cobre
La refrigeración deficiente reduce la eficiencia
El polvo y la humedad aumentan las pérdidas adicionales

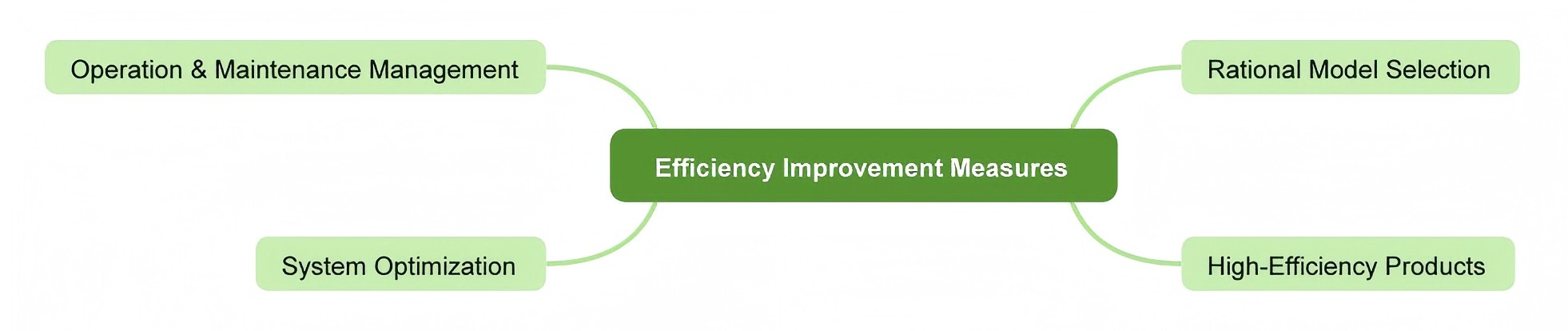

Haga coincidir la Capacidad del transformador con la demanda de carga real para mantener un rango de carga óptimo.
Seleccione transformadores con mayor eficiencia para reducir las pérdidas iniciales.
La inspección y el mantenimiento regulares reducen las pérdidas anormales y garantizan un funcionamiento estable.
Instalar compensación de potencia reactiva
Mejorar el factor de potencia
Optimizar el diseño de la cuadrícula
Incluso una 1% mejora de la eficiencia puede generar ahorros anuales significativos.
El menor consumo de energía y las emisiones de carbono respaldan el cumplimiento normativo y los objetivos de sostenibilidad.
Las pérdidas más bajas reducen el aumento de temperatura, prolongan la vida útil y disminuyen las tasas de falla.
La Eficiencia del transformador depende no solo del diseño, sino también de la calidad de fabricación y la capacidad de servicio.
Materiales de baja pérdida
Diseño electromagnético optimizado
Estrictos procesos de control de calidad
Soluciones personalizadas
Orientación de selección
Análisis de eficiencia energética
Consultoría operacional
La Eficiencia del transformador no es simplemente una métrica técnica, sino que afecta directamente el control de costos de energía, la estabilidad del sistema y el desarrollo sostenible. A través del cálculo científico, la selección adecuada y la operación optimizada, las empresas pueden mejorar significativamente la eficiencia del sistema y reducir el desperdicio de energía.
Los transformadores de alta eficiencia representan una estrategia crítica para la reducción de costos y la mejora del rendimiento, así como un factor clave para la Transformación ecológica en la industria energética.
Q: ¿Es una mayor eficiencia del transformador siempre mejor?
R: Una mayor eficiencia mejora el ahorro de energía, pero también se deben considerar los costos y el ROI.
Q: ¿Por qué la eficiencia del transformador no puede alcanzar 100%?
R: Las pérdidas de núcleo y cobre son inevitables debido a limitaciones físicas y materiales.
Q: ¿Cómo identificar transformadores energéticamente eficientes?
R: Verifique la pérdida sin carga, la pérdida de carga y las calificaciones de eficiencia certificadas.
P: ¿Deberían reemplazarse los transformadores viejos?
R: Los transformadores mayores de 10 años suelen tener mayores pérdidas; reemplazarlos puede reducir significativamente los costos de energía.
Q: ¿Cuáles son los riesgos de la operación de baja carga?
R: La carga baja aumenta la proporción de pérdida de núcleo, reduce la eficiencia y desperdicia energía.
