Transformadores de energía inmersos en petróleo de 35kV para minería: soluciones confiables de Huawan

En los sistemas de energía minera, los transformadores de energía principales desempeñan un papel fundamental para garantizar la producción continua y la seguridad operativa. Las empresas mineras se caracterizan por cargas pesadas, frecuentes fluctuaciones de carga y entornos operativos hostiles, que exigen rigurosamente la confiabilidad del transformador, la capacidad de sobrecarga, el rendimiento de refrigeración y la estabilidad a largo plazo.

1. Descripción general del proyecto

Este proyecto implica la construcción de unSubestación principal de 35kVY sistema de suministro de energía asociado para una operación de extracción de hierro (mina de hierro Liusi), diseñado para proporcionar electricidad confiable para procesos de producción minera como extracción de mineral, trituración, transporte e instalaciones auxiliares.

Las operaciones mineras se caracterizan por cargas altamente concentradas, frecuentes fluctuaciones de carga y largos ciclos operativos continuos. Se requiere que la subestación funcione continuamente en condiciones exigentes mientras mantiene una fuerte capacidad de sobrecarga y una regulación de voltaje estable.

2. Especificaciones técnicas

Figura 1. Esquema del transformador de aceite SZ20-25MVA/35-NX2 de 35kV

3. Características clave del proyecto

• Perfil de carga complejo: maneja las altas corrientes de entrada de la combinación de grandes motores, trituradoras y sistemas de transporte.

• Alta continuidad: la producción minera es muy sensible a las interrupciones; la configuración paralela de doble transformador mejora la redundancia.

• Entornos duros: diseñados para condiciones de polvo, variaciones extremas de temperatura y operación de carga pesada a largo plazo.

4. Implementación y estándares del proyecto

La subestación se energizó y puso en servicio con éxito en abril de 2025 (con posicionamiento en el sitio en diciembre de 2024), y los transformadores han cumplido con todos los requisitos operativos y de diseño.

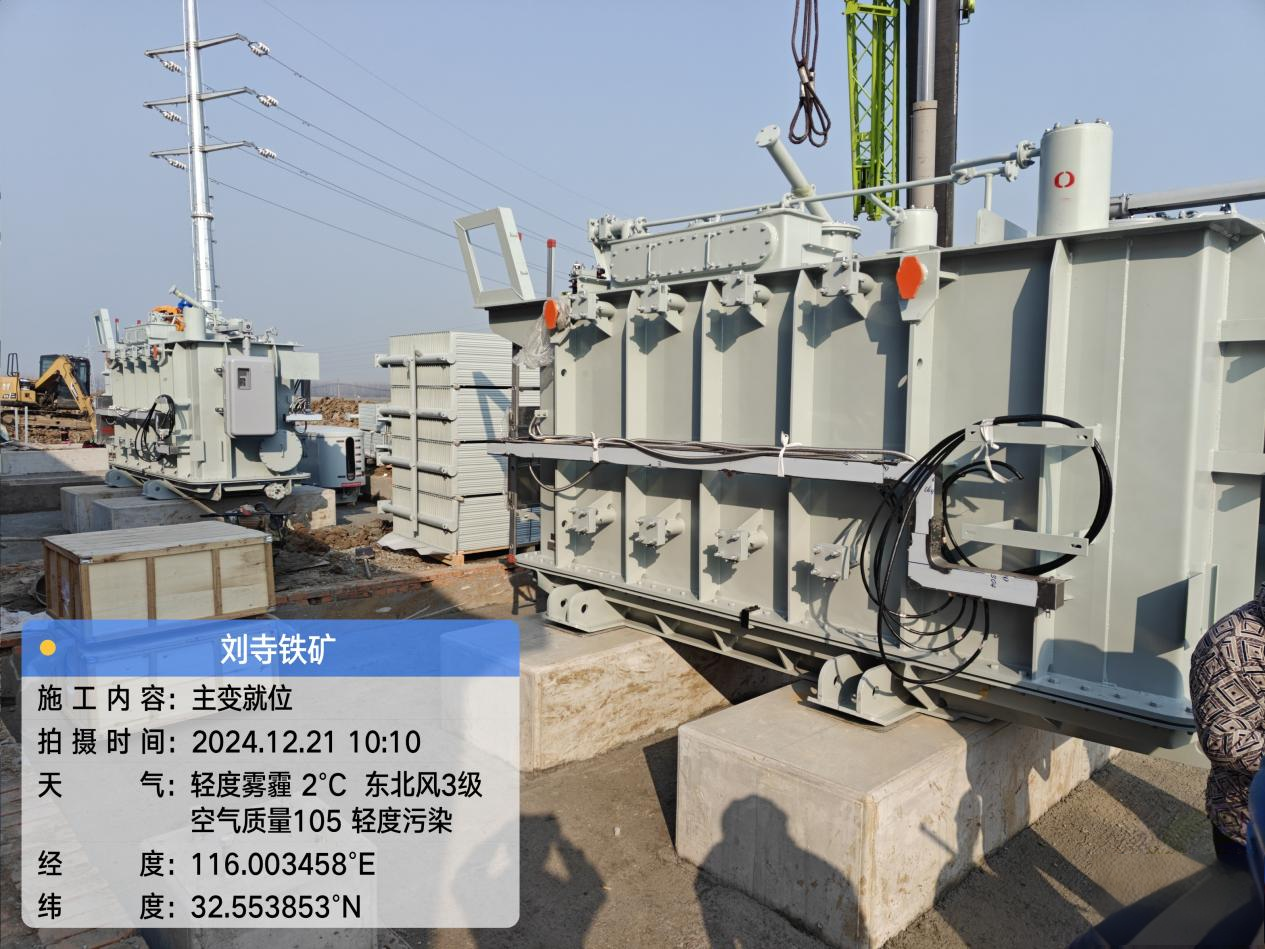

Figura 2. Posicionamiento del transformador principal en el sitio

Cumplimiento internacional:

Los transformadores Huawan cumplen con los estándares de 60076 IEC (Transformadores de potencia) y se pueden personalizar para cumplir con los estándares ANSI / IEEE C57 para proyectos orientados a la exportación.

5. Prueba de aceptación de fábrica (grasa)

Antes de la entrega, los transformadores de potencia sumergidos en aceite SZ20-25000/35 se sometieron a pruebas integrales de aceptación de fábrica (FAT) de acuerdo con IEC 60076 y estándares internacionales relevantes, lo que garantiza un rendimiento confiable en condiciones de operación minera exigentes.

El ALCANCE DE FAT incluía, pero no se limitaba a:

• Bobinado DC Medición de Resistencia

• Relación de voltaje y verificación de desplazamiento de fase

• Prueba de pérdida de carga y de corriente sin carga

• Prueba de pérdida de carga y cortocircuito de impedancia

• Prueba de voltaje soportado AC aplicada

• Prueba de resistencia al voltaje inducido

• Aceite aislante dieléctrico fuerza y aceite pruebas de calidad

• Pruebas operativas y de conmutación del cambiador de tomas en carga (OLTC)

• Estas pruebas verificaron el rendimiento eléctrico del transformador, la integridad del aislamiento, el comportamiento térmico y la confiabilidad de la regulación de voltaje, lo que garantiza la preparación para un funcionamiento seguro y a largo plazo en la subestación minera.

6. ¿Por qué elegir transformadores inmersos en petróleo para minería?

Alta capacidad térmica: más adecuado para cargas pesadas y fluctuantes como trituración y elevación. Enfriamiento superior: La combinación de refrigeración por aire natural y forzado (ONAN/ONAF) mantiene temperaturas seguras.

Control de voltaje en tiempo real: OLTC ajusta el voltaje sin interrupción de energía de alto voltaje, protegiendo el equipo aguas abajo.

Experiencia de Huawan en transformadores de energía minera

• Comprensión profunda de las características de la demanda de energía minera

• Personalizado35kVSoluciones transformadoras sumergidas en aceite 110kV / 220kV

• Cumplimiento de IEC, GB y estándares de utilidad

• Centrarse en la eficiencia del ciclo de vida y la confiabilidad a largo plazo

• Amplia experiencia en proyectos de minería, metalurgia, cemento e industria pesada

7. Preguntas frecuentes

P: ¿Por qué utilizar transformadores sumergidos en aceite en la minería?
R: Proporcionan una mayor capacidad térmica, una mayor capacidad de sobrecarga y una mejor refrigeración para operaciones mineras continuas.

P: ¿Cuál es la ventaja de un OLTC?
R: Permite la regulación de voltaje sin interrumpir la alimentación, lo que garantiza un voltaje estable a los equipos de minería sensibles.

P: ¿Puede Huawan personalizar para proyectos internacionales?

R: Sí, ofrecemos diseños flexibles que cumplen con los estándares IEC, GB y ANSI/IEEE en todo el mundo.
