Aceite aislante de éster natural frente a aceite aislante mineral: rendimiento, seguridad y comparación de costos

Los cambios globales en la energía, las regulaciones ambientales y la seguridad están impulsando la reevaluación del aislamiento del transformador. El aceite mineral tradicional, rentable pero inflamable y no biodegradable, enfrenta desafíos de sostenibilidad. El aceite de éster natural, de fuentes vegetales, surge como una alternativa global clave con alto punto de inflamación, propiedades de aislamiento y biodegradabilidad, ahora adoptado en proyectos desde Norteamérica hasta Europa y parques eólicos hasta redes urbanas.

Comparación de rendimiento

Rendimiento eléctrico

El aceite aislante de éster natural alcanza el voltaje de ruptura de frecuencia de potencia ≥ 50kV, superior al 30-40kV del aceite mineral, lo que garantiza un aislamiento más confiable. Su constante dieléctrica (~ 3,2-3,4) está cerca del papel sumergido en aceite, optimizando la distribución del campo eléctrico, reduciendo las sobretensiones locales y extendiendo la vida útil del papel. También tiene capacidad de secado automático: absorber y bloquear la humedad para inhibir el envejecimiento térmico del papel de celulosa, extendiendo la vida útil del sistema de aislamiento más de 5 veces.

Características de rendimiento térmico y disipación de calor

El aceite aislante de éster natural tiene una alta viscosidad como inconveniente, con aproximadamente 34 mm²/S a 40 ° C frente a los 9,2 mm²/s del aceite mineral, aproximadamente 3,7 veces mayor, impactando la disipación de calor del transformador. Sin embargo, su mayor conductividad térmica compensa esta desventaja. En el enfriamiento forzado por circulación de aceite, su transferencia de calor es superior a la del aceite mineral, pero en el modo de circulación natural, la alta viscosidad y la ausencia de energía forzada causan un rendimiento inferior.

Rendimiento de resistencia al fuego

El aceite de éster natural tiene un punto de inflamación de más de 300 ° C y un punto de fuego de 360 ° C, en comparación con el punto de fuego típico de 140 a 160 ° C del aceite mineral, lo que dificulta la ignición bajo fallas de arco. extinguiendo más rápido con humo bajo. Estas propiedades reducen las fallas de arco y los riesgos de explosión. Más de un millón de estos transformadores han operado en todo el mundo durante más de 25 años sin incidentes de incendios o explosiones.

Envejecimiento y ciclo de vida

El aceite de éster natural absorbe la humedad del papel mediante el autosecado, inhibiendo la hidrólisis y envejeciendo inofensivamente. Forma una película protectora mediante transesterificación, retrasando el envejecimiento térmico, pero tiene poca estabilidad a la oxidación de los triglicéridos insaturados. La adición de antioxidantes y pasivadores mejora la resistencia a la oxidación y extiende la vida útil. En Los sistemas sellados, la oxidación progresa muy lentamente con un aumento de viscosidad bajo 10% durante 10 años, afectando mínimamente el rendimiento. Esto retrasa el envejecimiento del equipo y reduce la frecuencia de reemplazo.

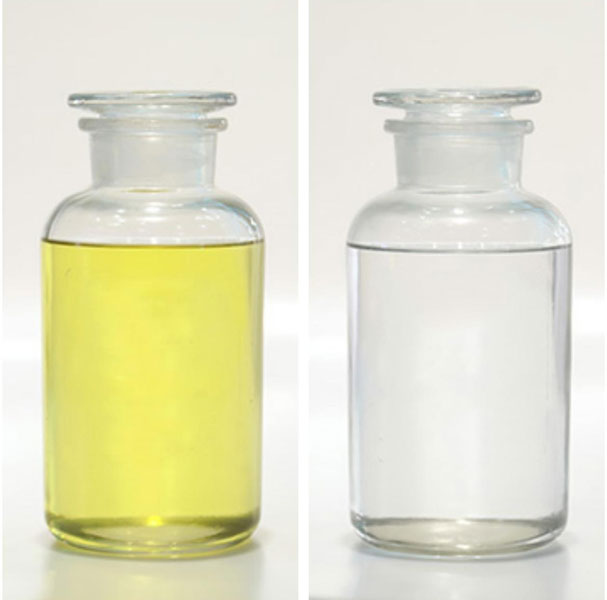

Nota: La figura de la izquierda es aceite de éster natural.

Análisis Económico

Inversión inicial

El precio de adquisición del aceite de éster natural suele ser del doble que el del aceite mineral. Además, en los grandes transformadores de potencia, la optimización de la eficiencia de refrigeración puede requerir radiadores adicionales o diseños mejorados de canales de aceite, lo que lleva a un aumento en los costos de fabricación de equipos en aproximadamente 5% 10%.

Costos de funcionamiento y mantenimiento

Los transformadores de aceite de éster natural no requieren un mantenimiento regular como la deshidratación en condiciones normales, a diferencia de los transformadores de aceite mineral que necesitan inspecciones y tratamientos, lo que lleva a costos a largo plazo significativamente más bajos que los sistemas de aceite mineral. Las aplicaciones prácticas muestran que estos transformadores logran un funcionamiento sin mantenimiento con normalidad, lo cual es muy valioso para áreas remotas como los parques eólicos.

Costo del ciclo de vida

Los transformadores de éster natural tienen una inversión inicial más alta pero costos de ciclo de vida competitivos, lo que los hace potencialmente más económicos que los transformadores de aceite mineral al considerar los gastos totales de ciclo de vida, operación y mantenimiento. En energía eólica, el aceite de éster natural permite transformadores más compactos, sostenibles y rentables en comparación con los ésteres sintéticos o las opciones de tipo seco, con un funcionamiento sin mantenimiento que reduce los costos a largo plazo. Especialmente para parques eólicos remotos. Además, su alto punto de incendio reduce los requisitos y costos de protección contra incendios en áreas pobladas o sensibles, mientras que las propiedades ambientales disminuyen los riesgos de contaminación por fugas y los gastos de remediación.

Protección del medio ambiente y sostenibilidad

Biodegrabilidad

El aceite aislante de éster natural tiene biodegradabilidad superior. Preparado a partir de aceites naturales como la soja y los rapeseeds mediante prensado, refinado y compuesto, se degrada con el 98%. El aceite mineral se degrada solo 30% y, si se filtra, persiste en el suelo, provocando cambios estructurales y daños ambientales irreversibles. Las emisiones de carbono del ciclo de vida del aceite aislante vegetal son solo 1.6% de las del aceite mineral. Se degrada naturalmente en 28 días si se filtra, sin daño, haciéndolo verde y ecológico.

Recursos renovables y bajos en carbono

El aceite aislante de éster natural proviene de aceites vegetales renovables como soja, colza y aceite de palma, evitando depender del petróleo finito y aliviando los problemas de seguridad energética. No es tóxico, y es seguro es compatible con el medio ambiente para el agua, el suelo, la vida silvestre y los seres humanos, a diferencia del aceite mineral.

Escenarios de aplicación y casos internacionales

1. lugares con altos requisitos de protección contra incendios:Como subestaciones subterráneas urbanas, complejos comerciales, edificios de gran altura, centros de transporte, etc.

2. Áreas ambientalmente sensibles:Incluyendo fuentes de agua potable, reservas forestales, islas, etc.

3. Entornos extremos:Energía eólica marina, áreas costeras de alta humedad, regiones frías de latitudes altas y áreas de gran altitud.

4. Casos de aplicación internacional:Muchos proyectos europeos de energía renovable utilizan transformadores de aceite de éster natural; en América del Norte, las redes de distribución urbana están reemplazando los equipos de aceite mineral con aceite de éster durante las actualizaciones para mejorar la seguridad y el rendimiento ambiental.

5. Casos de hitos nacionales:China ha avanzado de seguir a liderar en aceites aislantes de éster natural con el primer transformador de aceite vegetal de 500kV del mundo lanzado en la subestación Zengcheng de Guangzhou. Usando 65 toneladas de petróleo, reduce las emisiones de carbono en 72,8 toneladas, equivalente a 250.000 automóviles recorriendo 1 km. Esto marca un paso clave en los transformadores verdes de alto voltaje y proporciona una "solución china" para la transición energética global.

Resumen

La comparación integral muestra que:

1. El aceite de éster natural es ampliamente superior al aceite mineral en términos de rendimiento de aislamiento, resistencia al fuego, resistencia al calor y vida útil del equipo.

2. La inversión inicial es relativamente alta, pero el costo del ciclo de vida es competitivo.

3. tiene excelente respeto al medio ambiente y sostenibilidad de los recursos.

Por lo tanto, para escenarios de aplicación con altos requisitos de seguridad, estrictos estándares ambientales y condiciones de mantenimiento limitadas, el aceite de éster natural debe tener prioridad como aceite aislante para transformadores.

Preguntas frecuentes

P: ¿Cuáles son las diferencias entre el aceite de núcleo aislante de éster natural y el aceite aislante mineral tradicional? ¿En qué escenarios es el éster natural más adecuado?

R: Las diferencias centrales se centran en 4 dimensiones clave:

1. Protección de seguridad: punto de inflamación/punto de fuego del éster natural (>300 ℃/>330 ℃) es mucho más alto que el del aceite mineral (140-180 ℃/160-200 ℃), casi sin riesgo de combustión o explosión;

2. Rendimiento ambiental: El éster natural tiene una tasa de biodegradabilidad de> 98% y puede degradarse naturalmente dentro de los 28 días posteriores a la fuga, mientras que el aceite mineral solo tiene una tasa de biodegradabilidad 30% y contamina el medio ambiente;

3. Vida de aislamiento: El éster natural puede bloquear la humedad y retrasar el envejecimiento de la celulosa, y la vida útil de su sistema de aislamiento es más de 5 veces mayor que la del aceite mineral;

4. Rendimiento de disipación de calor: el éster natural tiene una mayor viscosidad (30-42mm ²/S a 40 ℃) y una disipación de calor de circulación natural ligeramente más débil, pero su conductividad térmica (0,15 W/m · K) bajo enfriamiento forzado es mejor que el del aceite mineral (0,12 W/m · K).

P: La viscosidad del aceite aislante natural del éster es más de 3 veces mayor que la del aceite mineral. ¿Esto afectará la eficiencia de disipación de calor y el funcionamiento normal del transformador?

R: No hay necesidad de una preocupación excesiva. Aunque la viscosidad del éster natural (30-42mm ²/s a 40 ℃) es 3-4 veces mayor que la del aceite mineral (² 8-12mm/s) Y su eficiencia de disipación de calor es ligeramente menor en el modo de circulación natural, tiene una mayor conductividad térmica (0,15 W/m · K). Además, en el sistema de enfriamiento de circulación de aceite forzado comúnmente utilizado en la industria, el efecto de transferencia de calor general es mejor que el del aceite mineral.

P: El costo de compra inicial de los transformadores con aceite aislante de éster natural es más alto (el precio del petróleo se duplicó + el costo del equipo aumentó en 5%-10%). ¿Es más rentable para uso a largo plazo?

R: Sí, tiene más ventajas en el costo del ciclo de vida a largo plazo.

1. Costo de mantenimiento: En funcionamiento normal, los transformadores de éster natural no requieren mantenimiento de rutina, como deshidratación y pruebas de calidad del aceite, mientras que los transformadores de aceite mineral necesitan inspección y mantenimiento regulares. Se puede ahorrar una gran cantidad de mano de obra de operación y mantenimiento en escenarios remotos (como proyectos de energía eólica);

2. Valor de la vida: los transformadores naturales del éster tienen una vida más larga del aislamiento, reduciendo la frecuencia del reemplazo y la inversión del reemplazo del equipo;

3. costos ocultos: en áreas urbanas centrales y áreas ambientalmente sensibles, la alta resistencia al fuego del éster natural puede reducir la inversión en instalaciones de extinción de incendios. Los cálculos integrales muestran que el costo total del ciclo de vida es más económico que el de los transformadores de aceite mineral.

Q: ¿Cuál es la estabilidad de oxidación del éster natural aceite aislante? ¿Es necesario reemplazarlo con frecuencia? ¿Existen requisitos especiales para el mantenimiento diario?

R: Debido a la presencia de triglicéridos insaturados, el éster natural tiene una estabilidad de oxidación ligeramente más débil. Sin embargo, su capacidad anti-envejecimiento se puede mejorar significativamente agregando antioxidantes y pasivadores especiales. En sistemas de transformadores herméticamente sellados, el aumento de la viscosidad es inferior a 10% dentro de 10 años, casi sin impacto en el rendimiento, por lo que no se requiere un reemplazo frecuente de aceite. El mantenimiento diario solo requiere inspecciones mensuales del nivel y la temperatura del aceite, y pruebas de muestreo de calidad del aceite cada 5 años, lo que reduce en gran medida los costos de operación y mantenimiento.

P: ¿Qué garantías se pueden obtener al elegir transformadores de aceite aislantes de éster natural Huawan?

R: Elegir Huawan le permite disfrutar de 2 garantías principales:

1. Garantía del producto: Los transformadores cumplen con las certificaciones estándar internacionales, con una garantía de 1-2 años para los componentes principales (núcleo de hierro, bobinado), Y la vida útil del sistema de aislamiento es 5 veces más larga que la de los productos de aceite mineral;

2. Servicio personalizado: proporciona diseños exclusivos según el nivel de voltaje del proyecto, el método de enfriamiento y el entorno operativo (alta altitud/baja temperatura/alta humedad).
