Bobinas de cobre frente a aluminio: un análisis integral de la selección de materiales para transformadores de distribución

Bobinas de cobre y devanados de aluminio deTransformadores de distribuciónSon los principales factores diferenciadores que afectan su rendimiento, costo y vida útil. Hay diferencias significativas entre los dos en términos de propiedades del material, rendimiento eléctrico, economía y requisitos de operación y mantenimiento. Este artículo analizará desde múltiples perspectivas para proporcionar una comprensión integral de sus distinciones.

Comparación del rendimiento eléctrico

Pérdidas y eficiencia

• Los devanados de cobre tienen una alta conductividad eléctrica, lo que resulta en menores pérdidas de cobre bajo la misma corriente. Por ejemplo, un transformador de 1000kVA con devanados de cobre tiene pérdidas de cobre 15%, 25% inferiores a uno con devanados de aluminio cuando funciona a plena carga. Ahorra electricidad durante el funcionamiento a largo plazo y cumple con los requisitos de diseño de ahorro de energía.

• Los devanados de aluminio tienen baja conductividad eléctrica, por lo que su área de sección transversal debe aumentarse para reducir la resistencia. Sin embargo, las pérdidas de cobre siguen siendo ligeramente mayores y la eficiencia es 1%, 3% menor.

Capacidad de sobrecarga

• Los devanados de cobre tienen un alto punto de fusión (1083 ℃) y una excelente estabilidad térmica. Cuando está sobrecargado, la temperatura aumenta lentamente y el aislamiento no se daña fácilmente. Pueden soportar sobrecarga durante 1-2 horas.

• Los devanados de aluminio tienen un bajo punto de fusión (660 ℃). Cuando está sobrecargada, la temperatura aumenta rápidamente, lo que fácilmente conduce a un envejecimiento o cortocircuitos de aislamiento. Solo pueden soportar la sobrecarga durante menos de 30 minutos, por lo que la tasa de carga debe controlarse estrictamente.

Aumento de temperatura y disipación de calor

• Los devanados de cobre tienen una alta conductividad térmica (401 W/(m · K), lo que permite una transferencia de calor rápida y un aumento de temperatura más bajo (5-10K menos que el de los devanados de aluminio).

• Los devanados de aluminio tienen baja conductividad térmica (237 W/(m · K), lo que hace que el calor sea fácil de acumular. Es necesario diseñar radiadores más grandes o estructuras mejoradas; de lo contrario, la vida útil del aislamiento se acortará.

Comparación de la economía

Costo de compra inicial

Por ejemplo, para un 2500kVATransformador sumergido en aceite, El costo del material de la versión de núcleo de aluminio es aproximadamente 40% 60% más bajo que el de la versión de núcleo de cobre, y la diferencia de precio general varía de 30% a 50%. El uso de un transformador de núcleo de aluminio puede reducir significativamente la inversión inicial.

Costo operativo a largo plazo

• Los devanados de cobre tienen bajas pérdidas de cobre, por lo que el costo de la electricidad ahorrado durante la operación a largo plazo puede cubrir la diferencia de precio inicial. Además, su ciclo de mantenimiento es más largo, lo que resulta en menores costos de mantenimiento.

• Los devanados de aluminio tienen altas pérdidas de cobre, lo que lleva a 5% 10% mayores costos de electricidad. Además, su aislamiento envejece más rápido, lo que requiere inspecciones frecuentes y resulta en mayores costos de mantenimiento.

Diferencia de vida de servicio

• Los devanados de cobre tienen buena estabilidad química y resistencia a altas temperaturas, con una vida útil diseñada de 25-30 años.

• Los devanados de aluminio son propensos a la oxidación y tienen un aumento de alta temperatura, con una vida útil diseñada de 15-20 años.

Análisis de mercado

En China, donde se encuentra la fábrica de Huawei, State Grid y el mercado principal utilizan principalmente transformadores de núcleo de cobre. El uso de transformadores de núcleo de aluminio en la red estatal de China se considera un acto grave de cortar atajos por parte de los proveedores y resultará en sanciones severas. Sin embargo, considerando el retorno de la Inversión, la mayoría de las nuevas plantas de energía utilizan transformadores de núcleo de aluminio en suSubestaciones empaquetadasPara reducir los costos de construcción.

A nivel mundial, 80% deTransformadores de distribuciónSon núcleo de aluminio. Países como los de Oriente Medio y Rusia utilizan transformadores de núcleo de aluminio. La razón principal es la ventaja significativa del costo, que se alinea mucho con las necesidades centrales de la construcción de infraestructura a gran escala en el Medio Oriente y la cobertura de la red eléctrica de área amplia en Rusia (especialmente en áreas remotas) para "Equipo de bajo costo y ligero". Al mismo tiempo, también puede reducir la dependencia de los recursos de cobre importados, equilibrar la economía y la estabilidad de la cadena de suministro.

Recomendaciones de selección

Los bobinados de cobre son adecuados para:

1. Áreas con carga total a largo plazo/sobrecarga frecuente (por ejemplo, áreas centrales urbanas, parques industriales)

2. Proyectos con altos requisitos de larga vida útil y búsqueda de ahorro de energía (por ejemplo, ingeniería municipal, grandes empresas)

3. Entornos duros como altas temperaturas y humedad (por ejemplo, zonas costeras)

Bobinas de aluminio son adecuados para:

1. áreas rurales de baja carga (baja tasa de carga, pequeñas fluctuaciones)

2. Proyectos temporales de infraestructura (por ejemplo, obras de construcción, viviendas temporales)

3. Escenarios sensibles a los costos iniciales y aceptando un mantenimiento regular

Preguntas frecuentes

P: ¿Cuáles son las diferencias de rendimiento del núcleo entre los transformadores enrollados en cobre y en aluminio? ¿Para qué escenarios son adecuados respectivamente?

R: Las diferencias centrales se centran en 3 dimensiones clave:

1. Eficiencia energética: La conductividad de los devanados de cobre (58 MS/m) es mucho más alta que la del aluminio (37 MS/m). Para los modelos de 1000kVA, la pérdida de cobre de carga completa es 15%, 25% menor, y la eficiencia es 1%, 3% mayor;

2. Capacidad de sobrecarga y resistencia al calor: el cobre tiene un punto de fusión de 1083 ℃ Y puede soportar una sobrecarga de 1 a 2 horas, mientras que el aluminio (punto de fusión 660 ℃) solo puede soportar sobrecarga por hasta 30 minutos;

3. Vida útil y estabilidad: La vida útil de diseño de los devanados de cobre es de 25-30 años, en comparación con 15-20 años para los devanados de aluminio.

P: El costo de compra inicial de los transformadores enrollados de aluminio es 30%, 50% más bajo que el de los enrollados de cobre. ¿Cuál es más rentable para uso a largo plazo?

R: La decisión debe basarse en "factor de carga + ciclo de servicio":

1. Escenarios a corto plazo y de baja carga (e.g., sitios de construcción temporales, áreas rurales de distribución de energía): los devanados de aluminio tienen un costo inicial 30% 50% menor (tomando como ejemplo los modelos sumergidos en aceite de 2500kVA). Cuando el factor de carga es bajo, la diferencia en la pérdida de cobre es pequeña, lo que hace que los devanados de aluminio sean más rentables;

2. Escenarios a largo plazo y de carga completa (e.g., parques Industriales, ingeniería municipal): Aunque los devanados de cobre tienen un costo inicial más alto, ahorran 5% 10% en tarifas anuales de electricidad y la diferencia de precio inicial se puede recuperar dentro de 2 a 5 años. Con una vida útil de aproximadamente 10 años más larga y menores costos de operación y mantenimiento, los devanados de cobre son más económicos durante todo el ciclo de vida.

P: ¿A qué problemas son propensos los transformadores de aluminio enrollados en ambientes húmedos y de alta temperatura o bajo una sobrecarga frecuente? ¿Cómo evitarlos?

R: Las deficiencias del núcleo de los devanados de aluminio son "oxidación fácil + aumento de alta temperatura": en ambientes húmedos y de alta temperatura, la tasa de oxidación de los cables de aluminio se acelera, que conduce a una mayor resistencia de contacto y un envejecimiento acelerado del aislamiento; bajo una sobrecarga frecuente, la temperatura aumenta rápidamente, lo que puede causar fácilmente fallas de cortocircuito. Soluciones de evitación:

1. Si se deben seleccionar devanados de aluminio, optimice el diseño del radiador (aumente el área de disipación de calor) y controle estrictamente el factor de carga (evite la operación a largo plazo que exceda el 50% de la carga nominal);

2. Para escenarios de sobrecarga de alta temperatura, húmedos y frecuentes (e.g., parques Industriales costeros), prioricen los devanados de cobre: su conductividad térmica (401 W/m · K) es 1,7 veces mayor que la del aluminio, con un aumento de temperatura 5-10K más bajo y una estabilidad química más fuerte, que puede evitar los problemas anteriores.

P: ¿Cuáles son las preferencias de selección en diferentes regiones del mundo?

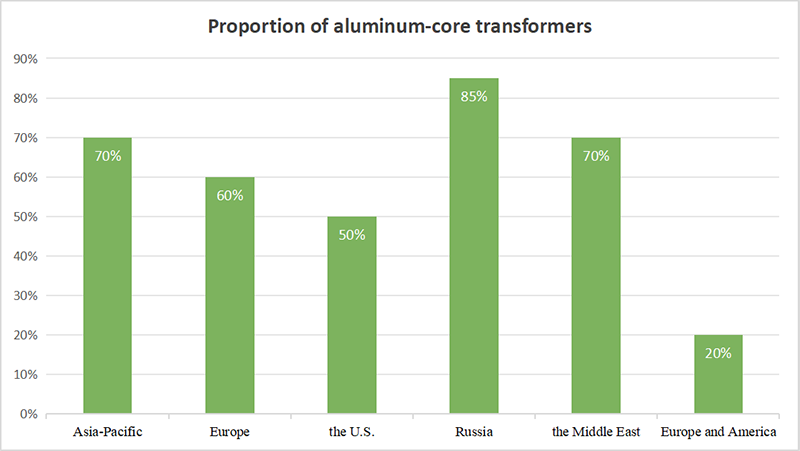

R: 80% de transformadores de distribución en todo el mundo son de núcleo de aluminio. Rusia (85%) y Oriente Medio (70%) tienen la proporción más alta debido a las demandas de bajo costo y peso ligero, seguidas de Europa (60%) y Asia-Pacífico (70%). Solo el 20% de los transformadores en Europa y América del Norte utilizan núcleos de aluminio, con un mayor enfoque en el ahorro de energía y una larga vida útil.

P: ¿Qué soporte específico se puede obtener eligiendo los transformadores de cobre/aluminio de Huawan? ¿Cómo obtener un plan de selección adaptado al escenario y una cotización?

R: Huawan proporciona 2 garantías básicas:

1. Garantía de cumplimiento: Los transformadores cumplen con los estándares internacionales universales y cumplen con las especificaciones técnicas globales convencionales, adaptándose a las nuevas necesidades de energía e infraestructura en el extranjero;

2. Garantía posventa: 1-2 años de garantía, con guía Especial de Operación y mantenimiento para reducir los costos de inspección.
