Pérdidas ocultas de transformadores de distribución: un potencial “agujero negro para los costos de electricidad”

En los costos operativos totales de fábricas, parques industriales y proyectos de infraestructura, los costos de electricidad suelen ser el tercer gasto más grande, solo superado por las materias primas y los recursos humanos. Si bien estamos totalmente comprometidos con la optimización de las líneas de producción y la intensificación de la conservación de energía en la gestión, hemos pasado por alto una fuente de costos oculta que erosiona continuamente las ganancias.Transformadores de distribución¿? No solo son el núcleo de la fuente de alimentación, sino también un posible punto ciego en el control de costos. Optimizar su eficiencia energética significa aprovechar las ganancias tangibles.

Drenaje de ganancias invisibles: comprensión de cómo las pérdidas de transformadores afectan los beneficios empresariales

Las pérdidas de transformador son mucho más que un simple "consumo de energía en espera"; representan un problema sistemático de eficiencia energética que afecta directamente el desempeño financiero de una empresa.

1. Pérdida sin carga (pérdida de hierro)

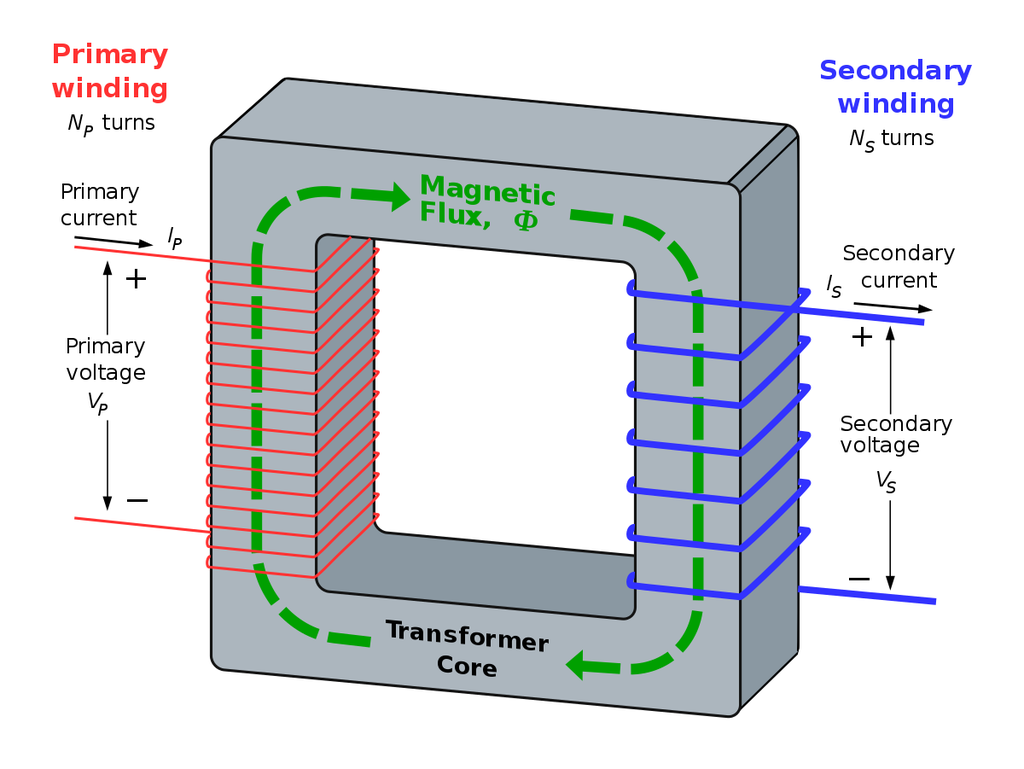

La pérdida sin carga se refiere al consumo de energía fijo que se produce cuando un transformador está conectado a una fuente de energía, incluso si su lado secundario no lleva carga, para mantener el campo magnético interno (excitación).... Esta pérdida consiste principalmente en pérdida de histéresis y pérdida de corriente de Foucault:

• Pérdida de histéresis: surge de la disipación de energía causada por la fricción entre los dominios magnéticos dentro del núcleo de hierro cuando se magnetiza y desmagnetiza repetidamente en un campo magnético alterno.

• Pérdida de corriente de Foucault: se produce cuando un campo magnético alterno induce corrientes circulares (corrientes parásitas) dentro del núcleo de hierro, lo que conduce a la pérdida de energía térmica.

Una característica clave de la pérdida sin carga es que es una pérdida constante inherente. Persiste mientras el transformador esté conectado a la red eléctrica, y su magnitud está determinada por el material del núcleo y el proceso de fabricación una vez que se diseña y produce el transformador. Para un transformador viejo o ineficiente, los costos de electricidad resultantes de la pérdida sin carga son puros, gastos operativos fijos a largo plazo, similares a los costos "metabólicos basales" de una empresa, y deberían ser la máxima prioridad en las renovaciones de ahorro de energía.

2. pérdida de carga (pérdida de cobre)

La pérdida de carga es una pérdida variable que ocurre cuando un transformador funciona bajo carga: la corriente fluye a través de los devanados de alta y baja tensión, generando calor debido a la resistencia inherente de los conductores. También incluye pérdidas perdidas causadas por fugas de campos magnéticos en componentes estructurales.

Su característica central es que es proporcional al cuadrado de la corriente de carga (P 'I²). Esto significa que si la corriente de carga se duplica, la pérdida se cuadruplicará. Además, la resistencia del conductor aumenta con la temperatura: bajo la misma carga, las temperaturas de funcionamiento más altas del transformador conducirán a una mayor pérdida de carga. Por lo tanto, la pérdida de carga es un costo derivado directo de las actividades de producción de una empresa: cuanto más ocupada es la producción, mayores son los costos de electricidad de esta pérdida.

La eficiencia operativa de un transformador está estrechamente relacionada con su factor de carga. Operándolo durante mucho tiempo en un estado de "equipo sobredimensionado para baja carga" (factor de carga excesivamente bajo) o La carga alta casi límite llevará su eficiencia operativa integral lejos del punto de operación económica óptima, lo que resultará en un desperdicio de energía significativo.

(Nota: Bajo el mismo tamaño y diseño, los transformadores de núcleo de aluminio generan mayores pérdidas que los transformadores de núcleo de cobre. Un artículo nuestro aparte explica la comparación entre ambos.)

3. Costos ocultos

Las altas pérdidas suelen ir acompañadas de una generación de calor excesiva, lo que acelera el envejecimiento de los materiales de aislamiento y aumenta el riesgo de tiempo de inactividad. Las pérdidas causadas por el tiempo de inactividad son mucho mayores que el desperdicio de energía en sí. Al mismo tiempo, el calor excesivo también aumenta el consumo de energía adicional del sistema de refrigeración y conduce a necesidades de mantenimiento más frecuentes.

Ejemplo

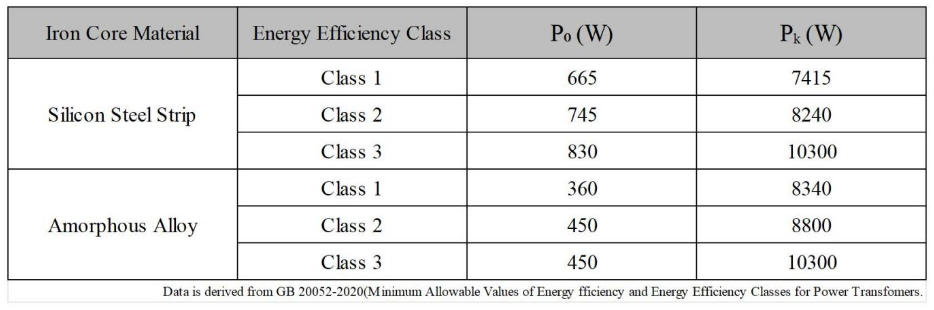

Tome un transformador trifásico sumergido en aceite de 1000kVA con un voltaje nominal de 10kV como ejemplo (material de núcleo: láminas de acero al silicio):

Fórmula de pérdida total: P = P₀ + Pₖ × β²

(Donde β es el factor de carga, tomando un valor promedio de la industria de 60%, es decir, β = 0,6)

• Eficiencia energética de clase 2: PË= 745 + 8240 × 0,6 ² = 3711,4 W

• Eficiencia energética de clase 3: P₃ = 830 + 10300 × 0,6 ² = 4538 W

Para la operación anual continua (8760 horas), el ahorro de energía anual del producto de eficiencia energética Clase 2 en comparación con el Clase 3 es:

ΔWₙᵧₑₐᵣ (Ahorro de energía anual) = (-Pinduce P₃) × 8760 = 7241 kWh

Dos medidas estratégicas para mejorar la eficiencia energética

Estrategia 1:

Invierta en transformadores de alta eficiencia energética para un ROI a largo plazo

Seleccione proactivamente transformadores de alta eficiencia energética que superen los estándares mínimos obligatorios. En el documento de regla final para "Estándares de conservación de energía para transformadores de distribución" (RIN 1904-AE12), el Departamento de Energía de EE. UU. (DOE) realizó un análisis de costos de ciclo de vida de los transformadores de distribución, mostrando que la vida útil promedio de dicho equipo es de aproximadamente 32 años.

El estudio encontró que aunque los transformadores de alta eficiencia tienen costos de compra más altos, sus costos totales de ciclo de vida son más bajos. Para la mayoría de los equipos típicos comerciales e industriales, la recuperación de costos se puede lograr en solo unos pocos años. Por lo tanto, invertir en transformadores de alta eficiencia energética no solo es una medida directa de control de costos, sino que también mejora las capacidades de gestión de energía de una empresa, respaldando firmemente sus objetivos de desarrollo sostenible y fabricación ecológica.

Estrategia 2:

Optimizar el tamaño del transformador y la gestión de carga

La clave es abordar el desajuste a largo plazo entre la capacidad del transformador y la carga real. Realizar análisis de carga profesional para comprender con precisión los patrones de consumo de energía:

• Si el factor de carga promedio permanece bajo durante mucho tiempo, reemplace el transformador con una unidad de mayor capacidad.

• Para instalaciones con grandes fluctuaciones de carga, configure un esquema de fuente de alimentación combinado de múltiples transformadores para garantizar que el transformador siempre funcione en el rango de alta eficiencia.

Mientras tanto, si las condiciones lo permiten, despliegue un sistema de monitoreo en línea para rastrear los parámetros clave (como la carga y la temperatura) en tiempo real, y coordine con un sistema de enfriamiento inteligente para mantener el entorno operativo óptimo. Este enfoque basado en datos puede actualizar las estrategias de mantenimiento de la reparación pasiva al mantenimiento predictivo, reduciendo así las pérdidas y mejorando significativamente la confiabilidad del suministro de energía y la vida útil de los activos.

Preguntas frecuentes

P: ¿Cuáles son los tipos de pérdidas invisibles en transformadores? ¿Qué tan significativo es su impacto?

A: Hay dos tipos:

1. Pérdida sin carga (pérdida de hierro, existe tan pronto como se enciende);

2. Pérdida de carga (pérdida de cobre, proporcional al cuadrado de la corriente).

Impacto: Las altas pérdidas aumentan los costos de electricidad, aceleran el envejecimiento y aumentan el riesgo de apagado.

Q: ¿Cómo seleccionar transformadores de alta eficiencia? ¿Son rentables?

R: Priorice los productos de alta eficiencia de clase 2 o superior. Aunque el coste inicial es ligeramente superior, la inversión se puede recuperar mediante tarifas eléctricas ahorradas, haciéndolas más económicas a lo largo de todo el ciclo de vida.

P: ¿La baja carga o la sobrecarga agravarán las pérdidas? ¿Cómo solucionarlo?

A: ¡Sí! La carga baja desperdicia energía eléctrica y la sobrecarga aumenta las pérdidas. Soluciones: Reemplazar con transformadores de capacidad correspondiente, adoptar una fuente de alimentación combinada de múltiples transformadores, desplegar sistemas de monitoreo inteligente + refrigeración, etc.

P: ¿Cuál es el período de recuperación de los transformadores de alta eficiencia? ¿Cuáles son los beneficios a largo plazo?

R: El período de recuperación es de 4 a 10 años para escenarios industriales/comerciales. Los beneficios a largo plazo incluyen tarifas eléctricas reducidas, menores costos de mantenimiento, menores riesgos de apagado y cumplimiento de las políticas ambientales.

P: ¿Cómo puede Huawan ayudar a optimizar la eficiencia energética?

R: Proporcione productos personalizados de acuerdo con sus necesidades para ayudarlo a lograr rápidamente su plan de optimización de eficiencia energética.

Conclusión

En el entorno industrial altamente competitivo de hoy, la gestión estratégica de costos es crucial. Optimización de la eficiencia energética deTransformadores de distribuciónEs una inversión confiable a largo plazo; no solo mejora efectivamente los márgenes de beneficio, sino que también mejora la resiliencia operativa de una empresa.

Contacto HuaWY ahora optimizar sus instalaciones de transformadores de distribución, reducir las pérdidas ocultas y reducir los costos operativos de la empresa. Le proporcionaremos soluciones personalizadas de distribución de energía de alta eficiencia para aplicaciones industriales, comerciales y de infraestructura.
