Guía de cálculo de la capacidad del transformador: ¿Cómo elegir el kVA correcto?

(Con ejemplos de cálculo industrial y residencial)

En la producción industrial, las operaciones comerciales e incluso los proyectos residenciales a gran escala, los transformadores son el "corazón" del sistema de suministro de energía. Convierten la electricidad de alto voltaje en energía utilizable de bajo voltaje para equipos, iluminación y otros dispositivos eléctricos. Sin Embargo, elegir un transformador con la capacidad incorrecta (medida en kVA) puede provocar una serie de problemas: uno de tamaño insuficiente puede causar frecuentes sobrecargas, dañar equipos costosos, O incluso desencadenar incendios eléctricos; uno de gran tamaño desperdiciará energía (debido a la baja tasa de carga y la alta pérdida sin carga) Y aumentar la compra inicial y los costos de operación a largo plazo.

Entonces, ¿cómo seleccionar con precisión la capacidad del transformador correcto? Esta guía desglosará los pasos básicos, los factores clave y los consejos prácticos para ayudarlo a tomar una decisión informada, si está construyendo una nueva fábrica, mejorando un centro comercial, O la planificación de una comunidad residencial.

¿Qué es la capacidad del transformador (kVA)?

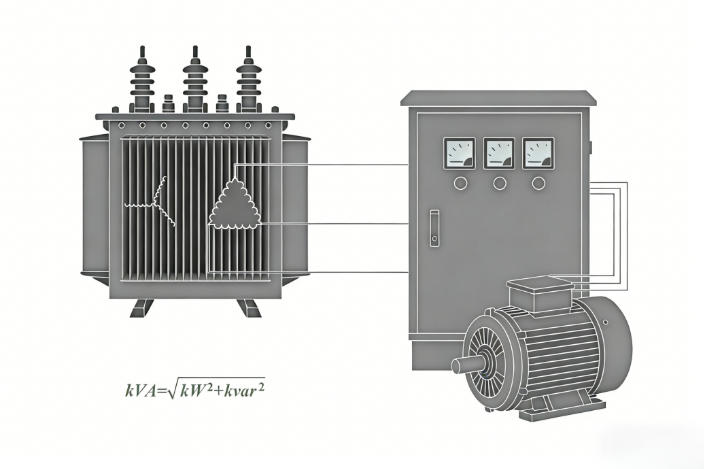

Antes de sumergirse en la selección, aclaremos lo básico. La capacidad del transformador (kVA, kilovoltio-amperio) representa la potencia máxima que puede entregar con seguridad a la carga, no la potencia real consumida. A diferencia de los vatios (W), que miden la potencia real utilizada por los dispositivos, el kVA es una "potencia aparente": combina potencia real (kW) y potencia reactiva (kVAR, utilizado por dispositivos inductivos como motores o transformadores en sí).

La relación entre kVA, kW y factor de potencia (PF, una medida de la eficiencia con la que se usa la potencia) es:

KVA = kW Motors PF

Esta fórmula es la piedra angular de la selección de capacidad. Por ejemplo, si su carga eléctrica total requiere 80 kW de potencia real, y el factor de potencia promedio de su equipo es 0,8 (un valor común para la maquinaria industrial), la potencia aparente requerida es de 80 CEPS 0,8 = 100 kVA.

Paso 1 del núcleo: Calcule su carga eléctrica total (kW)

El primer y más crítico paso es enumerar todos los dispositivos eléctricos que serán alimentados por el transformador y calcular su potencia real total (kW). Esto requiere atención a dos escenarios: carga continua (dispositivos que ejecutan 24/7, como bombas o servidores) y carga intermitente (dispositivos que se usan periódicamente, como máquinas de soldadura o acondicionadores de aire).

Cómo calcular:

Enumere cada dispositivo, su potencia nominal (kW, que generalmente se encuentra en la placa de identificación) y su tiempo de funcionamiento (e.g., 8 horas/día para una cinta transportadora, 2 horas/día para un calentador).

Para cargas continuas: agregue toda su potencia al total (por ejemplo, una bomba de agua de 15 kW que funciona 24/7 = 15 kW).

Para cargas intermitentes: Use el "factor de demanda" (un porcentaje que representa la frecuencia con la que se usa la carga por completo). Por ejemplo, una máquina de soldadura de 20 kW utilizada solo el 30% de las veces tiene un factor de demanda de 0,3, por lo que aporta 20 × 0,3 = 6 kW al total.

Ejemplo: Una pequeña fábrica tiene:

1 carga continua: 20 kW compresor de aire (24/7)

2 cargas intermitentes: kW torno de 15 (utilizado 50% del tiempo) + taladro de 10 kW (utilizado 40% del tiempo)

Carga total = 20 + (15 × 0,5) + (10 × 0,4) = 20 + 7,5 + 4 = 31,5 kW

Paso 2 del núcleo: Determinar el factor de potencia (PF)

Como se mencionó anteriormente, el factor de potencia afecta directamente al kVA requerido. La mayoría de los dispositivos eléctricos (especialmente los inductivos como motores, transformadores y luces fluorescentes) tienen un factor de potencia por debajo de 1,0. Cuanto menor sea el PF, más kVA necesitará para entregar el mismo kW.

Factor de potencia común:

Volviendo al ejemplo de fábrica: si el PF promedio es 0,8, El kVA requerido es de 31,5 kW, de 0,8 = 39.375 kVA.

Core Paso 3: Añadir un "Margen de seguridad" (Factor de carga)

Incluso si calcula el kVA exacto en función de las cargas actuales, nunca debe elegir un transformador con exactamente esa capacidad. ¿Por qué? Porque:

Expansión futura: puede agregar nuevos equipos (por ejemplo, una nueva máquina en la fábrica, más puntos de venta en un centro comercial).

Cargas máximas: algunos dispositivos obtienen más energía al arrancar (por ejemplo, los motores tienen una "corriente de inicio" 3-5 veces su corriente nominal, aunque es de corta duración).

Mantenimiento: Un pequeño margen evita sobrecargas frecuentes durante las operaciones de rutina.

El factor de carga (margen de seguridad) suele ser 10% 20% del kVA calculado. Para industrias con alto potencial de expansión (e.g., startups, fábricas en crecimiento), se recomienda un margen de 20%; para cargas estables (e.g., una oficina madura), 10% es suficiente.

Cálculo final para la fábrica:

Calculado kVA = 39.375; 20% margen = 39.375 × 0,2 = 7.875

Total requerido kVA = 39.375 + 7.875 = 47,25 kVA

Dado que los transformadores se venden en calificaciones kVA estándar (e.g., 30, 40, 50, 63, 100 kVA), la fábrica debe elegir un transformador de 50 kVA (el tamaño estándar más pequeño que excede los 47,25 kVA requeridos).

Impacto de los escenarios de aplicación

En los proyectos emprendidos por Huawan, transformadores de distribución con capacidades de 160/250/400kVASe utilizan comúnmente en Camerún, mientras que las unidades de 600kVA y 630kVA a menudo se seleccionan en Zambia. Esto se debe a que Camerún está avanzando en su plan de restauración de energía para expandir la cobertura de la red eléctrica, con el consumo de electricidad comercial residencial y pequeño como foco principal. La carga es dispersa y relativamente estable, por lo que los transformadores de 160-400kVA son suficientes para satisfacer las necesidades de electricidad a nivel de aldea. Por el contrario, la política energética nacional de Zambia enfatiza la mejora de la confiabilidad del suministro de energía y da prioridad a satisfacer las demandas industriales, lo que resulta en cargas eléctricas concentradas y altamente fluctuantes. Por lo tanto, los transformadores 600kVA y 630kVA se eligen para satisfacer los requisitos de electricidad industrial.

Se puede encontrar a partir de esto que las diferentes aplicaciones tienen características de carga únicas, presentando así las siguientes sugerencias personalizadas:

Fabricación e industrial

Priorice los motores de alta potencia: si tiene motores grandes (e.g., 50 kW), tengan en cuenta su corriente de inicio agregando un 15% de 10% adicional al kVA calculado (ya que el arranque puede causar una sobrecarga temporal).

Ejemplo: Una fábrica con un motor de 40 kW (PF 0,8) y otras cargas de 20 kW (PF 0,9). Calculado kVA = (40 de 0,8) + (20 de 0,9) de 50 22,2 = 72,2. Añadir 10% para motor de arranque: 79,4. Elija un transformador de 80 kVA.

Edificios Comerciales (Oficinas, Centros Comerciales)

Enfoque en la iluminación y HVAC: La iluminación LED tiene un PF alto (0,95), pero los sistemas HVAC (acondicionadores de aire, calentadores) tienen un PF más bajo (0,8-0,85). Use un PF promedio de 0,85-0,9.

Ejemplo: una oficina de 1.000 a 5 kW de iluminación (LED, PF 0,95) y 15 kW de HVAC (PF 0,85). Calculado kVA = (5 de 0,95) + (15 de 0,85) de 5,26 de 17,65 = 22,91. Añadir 10% margen: 25,2. Elija un transformador de 30 kVA.

Comunidades residenciales

Baja densidad de carga, alto PF: La mayoría de los electrodomésticos (refrigeradores, televisores, lavadoras) tienen un PF de 0,9 0,95. Use un PF promedio de 0,92-0,95.

Ejemplo: Un complejo de apartamentos de 20 unidades, cada unidad con carga de 5 kW (promedio). Carga total = 20 × 5 = 100 kW. Calculado kVA = 100 ≤ 0,95 ~ 105,26. Añadir 15% margen (para uso máximo, por ejemplo, cocción nocturna): 121,05. Elija un transformador de 125 kVA.

Preguntas frecuentes

Q: ¿Cuál es la diferencia entre la capacidad del transformador (kVA) y el consumo de energía real (kW)? ¿Cómo convertirlos durante la selección?

R: La diferencia central es que "kVA se refiere a la potencia aparente (incluida la potencia activa y la potencia reactiva), mientras que kW se refiere al consumo de energía real". Se convierten a través del factor de potencia (PF) utilizando la fórmula: kVA = kW.

P: ¿Cuáles son los pasos principales para seleccionar la capacidad del transformador? ¿Cómo elegir las especificaciones estándar después del cálculo?

R: Realice un cálculo preciso en 3 pasos y, a continuación, coincida con las especificaciones estándar:

1. Calcular la carga total: Suma cargas continuas en su totalidad;

2. Convertir cargas intermitentes utilizando el "factor de demanda" (por ejemplo, una máquina de soldadura de 20kW con 30% Frecuencia de uso contribuye con 20 × 0,3 = 6kW);

3. Determinar el factor de potencia: 0,75 0,85 para escenarios industriales, 0,85 0,9 para comerciales y 0,9 0,95 para residenciales;

4. Agregue margen de seguridad: 10% para escenarios de carga estable, 20% para escenarios orientados al crecimiento con alto potencial de expansión. Después del cálculo, seleccione "La Especificación estándar más pequeña mayor que el valor calculado".

P: ¿Cuáles son los diferentes puntos de enfoque para la selección de capacidad del transformador en escenarios industriales, comerciales y residenciales?

A: Seleccione en función de las características de carga:

1. Industrial/Manufacturing (Fábricas, Talleres): Priorice la corriente de arranque del motor de alta potencia (se requiere capacidad adicional de 10% 15%). Las cargas se concentran y fluctúan; elija especificaciones con grandes márgenes (por ejemplo, seleccione 80kVA para 79,4 kVA calculado);

2. Edificios comerciales (edificios de oficinas, centros comerciales): Las cargas principales son HVAC (0,85 0,8 PF) e iluminación LED (0,95 PF). Calcule con una 0,9 DE 0,85 PF promedio; recomiende 30kVA para oficinas de 1.000 de Op;

3. Comunidades residenciales (apartamentos, distritos residenciales): los electrodomésticos tienen 0,95 de 0,9 PF, con cargas dispersas y concentración máxima (por ejemplo, cocinar por la noche). Agregue 15% margen; recomiende 125kVA para 20 apartamentos.

P: ¿Por qué no podemos seleccionar un transformador con una capacidad de coincidencia exacta con el valor calculado? ¿Cuánto margen de seguridad (factor de carga) debe reservarse?

R: La coincidencia exacta conduce a 3 riesgos importantes:

1. Incapacidad para manejar la corriente de arranque máxima del equipo (la corriente de arranque del motor es 3-5 veces el valor nominal);

2. No hay espacio de expansión para futuros nuevos equipos;

3. Fácil disparo de sobrecarga durante la operación normal.

Margen DE SEGURIDAD recomendaciones:

1. Escenarios de carga estables (edificios de oficinas maduros, distritos residenciales antiguos): agregue 10%;

2. Escenarios orientados al crecimiento (fábricas de inicio, nuevas comunidades residenciales): Agregue 20%;

3. Escenarios industriales de sobrecarga de alta frecuencia (parques industriales, fabricación pesada): Agregue 20%-30%.

P: ¿Cómo seleccionar con precisión la capacidad para cargas complejas o inciertas?

R: No se recomienda la autoestimación para escenarios complejos; consulte a ingenieros eléctricos. Pueden realizar análisis de carga detallados, medición in situ del factor de potencia real y recomendar el valor óptimo de kVA. A la larga, esto evita las altas pérdidas causadas por decisiones equivocadas.

Elegir la capacidad adecuada del transformador no se trata solo de comprar un dispositivo; se trata de garantizar una fuente de alimentación estable, eficiente y segura para sus operaciones.

Póngase en contacto con Huawan para encontrar la capacidad de transformador más adecuada para usted.
