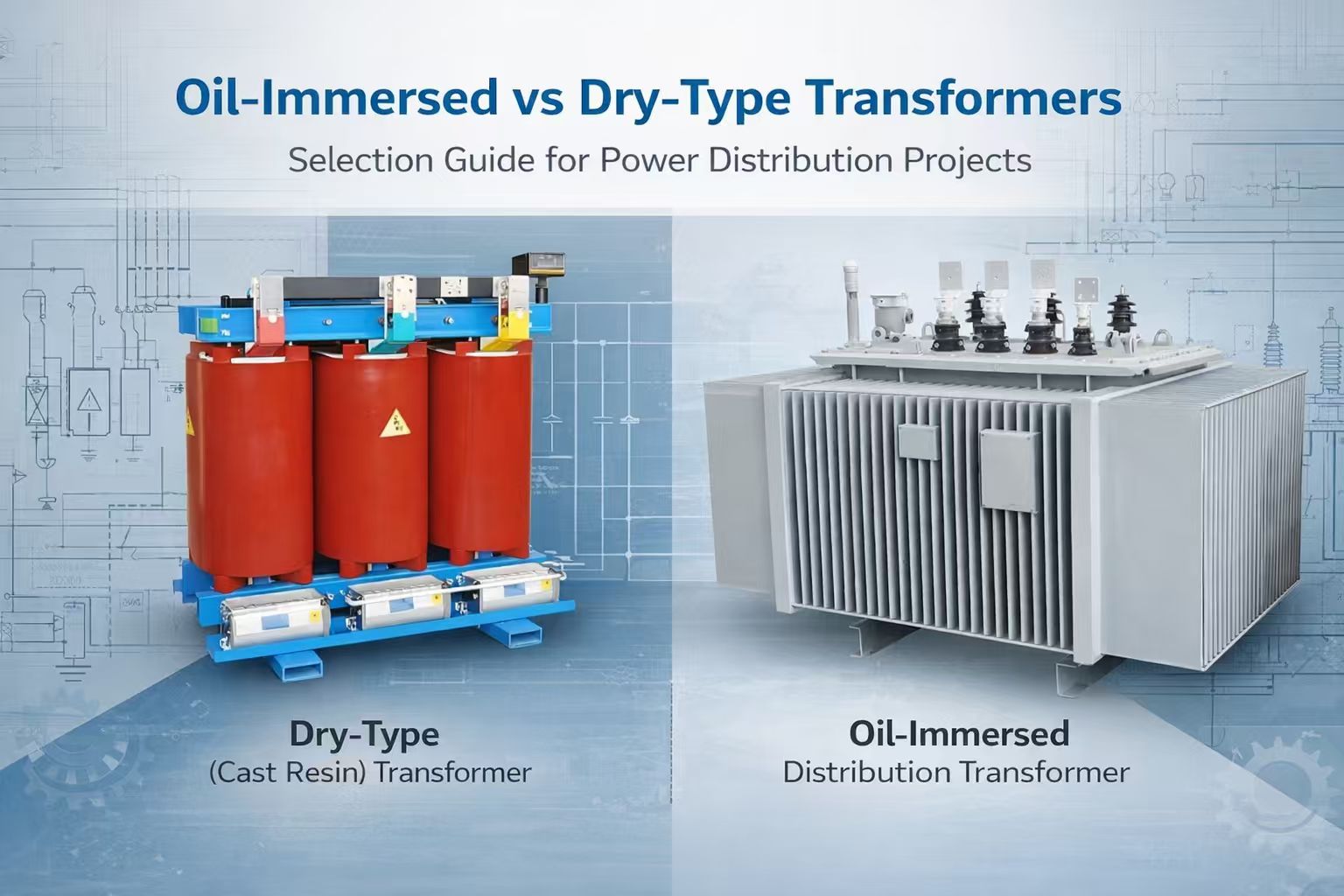

Guía de selección para transformadores inmersos en aceite frente a transformadores de tipo seco: desde las diferencias hasta la toma de decisiones

En los campos de los sistemas de energía y la distribución de energía industrial, los transformadores sirven como el equipo central para la conversión de voltaje y la transmisión de energía. Su selección afecta directamente la seguridad del sistema, los costos operativos y la confiabilidad a largo plazo. Muchos compradores e ingenieros se enfrentan a una decisión crítica en proyectos prácticos: ¿deberían elegir un transformador sumergido en aceite o un transformador de tipo seco?

Yo. Definiciones básicas: Diferencias esenciales entre los dos tipos de transformadores

1. transformador inmerso en aceite

Los transformadores sumergidos en aceite utilizan aceite aislante (como aceite mineral o éster sintético) como el aislamiento del núcleo y el medio de disipación de calor. Los devanados y el núcleo de hierro están completamente sumergidos en un tanque de aceite sellado, con disipación de calor lograda a través de la circulación de aceite natural o la circulación forzada de aceite. Normalmente clasificados en Aislamiento Clase A, se basan principalmente en las propiedades de enfriamiento y aislamiento del aceite. Gracias al tanque de aceite sellado, ofrecen una excelente resistencia a la humedad y pueden adaptarse a áreas de alta humedad o gran altitud. Diseñados en torno a los conceptos centrales de "disipación de calor eficiente y carga de gran capacidad", se utilizan ampliamente en escenarios de alto voltaje y alta potencia.

2. seco-tipo transformador

Los transformadores de tipo seco adoptan principalmente materiales aislantes sólidos (como resina epoxi) o procesos de fundición aire/vacío, sin necesidad de aceite aislante en absoluto. Su disipación de calor se realiza principalmente a través de la refrigeración por aire natural o la refrigeración por aire forzada. Con clasificaciones de aislamiento más altas (generalmente Clase F o H), los transformadores de tipo seco pueden soportar aumentos de temperatura más significativos. Además, los procesos de fundición epoxi de alta calidad garantizan niveles de descarga parcial extremadamente bajos, lo que garantiza la confiabilidad del aislamiento operativo a largo plazo. Si bien poseen resistencia a la humedad, clases de protección especial (e.g., IP3X) o tratamientos a prueba de humedad son necesarios para entornos de alta humedad (como áreas costeras), y sus características de aumento de temperatura se ven afectadas por la altitud. El diseño sin aceite, una característica central, elimina fundamentalmente los peligros de seguridad, como las fugas de aceite y los incendios, lo que los hace más adecuados para escenarios de aplicación con estrictos requisitos ambientales y de seguridad.

II. Comparación entre transformadores de tipo seco y sumergidos en aceite al mismo nivel de capacidad y voltaje (tomando 1000kVA/10-11kV como ejemplo)

En proyectos prácticos, 1000 kVA, 10kV o 11kV es uno de los niveles de capacidad y voltaje más comunes en la distribución de energía industrial y comercial.

En las mismas condiciones de capacidad y voltaje, los transformadores de tipo seco y sumergidos en aceite presentan diferencias significativas en el rendimiento, el costo y el enfoque de la aplicación.

En los proyectos prácticos de Huawan New Energy, para el mismo nivel de capacidad, podemos proporcionar soluciones sumergidas en aceite y de tipo seco, con diseños optimizados específicos basados en el entorno del proyecto, características de carga, y condiciones de mantenimiento operacional.

III. Adaptación del escenario: Sugerencias de selección para diferentes proyectos

1. escenarios aplicables para transformadores inmersos en aceite

• Subestaciones exteriores, sistemas de transformadores montados en la plataforma y proyectos de transmisión y distribución del lado de la red eléctrica;

• Parques industriales, grandes plantas de fabricación e industria pesada Metalúrgica (que requiere resistencia a cargas de impacto o sobrecargas frecuentes);

• Nuevos proyectos de energía (estaciones de refuerzo de energía fotovoltaica y eólica), con una fuerte resistencia a la intemperie y obvias ventajas de costo para grandes capacidades;

• Renovación de la red eléctrica rural y proyectos industriales sensibles a los costos iniciales con entornos de instalación permisibles.

2. Escenarios aplicables para transformadores de tipo seco

• Complejos comerciales urbanos, edificios de oficinas y edificios de gran altura (instalados en sótanos o ejes eléctricos);

• Lugares abarrotados con requisitos de seguridad de suministro de energía extremadamente altos, como hospitales, escuelas y centros de datos;

• Los centros de transporte público, como el metro, los aeropuertos y las estaciones de tren de alta velocidad (ubicados cerca de áreas concurridas con altos estándares de seguridad contra incendios);

• Entornos peligrosos con requisitos a prueba de explosiones (por ejemplo, industrias químicas y mineras) o áreas ambientalmente sensibles, como zonas de protección de fuentes de agua y áreas ecológicamente sensibles;

• Escenarios con espacio limitado, como salas de distribución de energía en interiores, instalaciones en el piso medio y sótanos con ventilación limitada;

• Renovación de distribución de energía de antiguas áreas residenciales.

3. Pensamiento de selección para el rango de superposición de capacidad (1000kVA-2500kVA)

Para las capacidades dentro de este rango, se requiere una evaluación integral: si se instala en una subestación independiente al aire libre con un equipo de mantenimiento profesional y un enfoque en la rentabilidad a largo plazo, se prefieren los transformadores sumergidos en aceite; si se instalan en interiores con estrictos requisitos de protección contra incendios y el medio ambiente o un mantenimiento inconveniente, los transformadores de tipo seco son más adecuados.

IV. Costo y operación y mantenimiento

1. Costo de inversión inicial

• Transformadores sumergidos en aceite: menor costo de capacidad unitaria, especialmente para escenarios de gran capacidad, con ventajas significativas en el precio de compra inicial. Adecuado para proyectos con presupuestos limitados, pero es posible que sea necesario considerar las instalaciones de prevención de incendios y contención de petróleo.

• Transformadores de tipo seco: los procesos de fabricación complejos dan como resultado una mayor inversión inicial, pero no se requieren instalaciones adicionales de protección de aceite o extinción de incendios.

2. Costos de operación y mantenimiento a largo plazo

• Transformadores sumergidos en aceite: altos costos de mantenimiento, que requieren pruebas regulares de calidad del aceite, inspecciones de sellos, filtración de aceite o reemplazo. Los Gastos acumulativos de operación y mantenimiento a largo plazo son relativamente altos.

• Transformadores de tipo seco: Básicamente sin mantenimiento, solo requiere una simple eliminación de polvo e inspecciones de aislamiento, lo que ofrece más ventajas en costos operativos a largo plazo.

3. Resumen

Los transformadores sumergidos en aceite tienen costos iniciales más bajos pero mayores costos de operación y mantenimiento; Los transformadores de tipo seco tienen costos iniciales más altos pero menores costos de operación y mantenimiento.

V. Preguntas frecuentes

P: ¿El transformador de tipo seco es realmente completamente libre de mantenimiento?

R: No del todo, pero el mantenimiento es simple. Implica principalmente inspeccionar sujetadores, eliminar el polvo y realizar pruebas de resistencia de aislamiento, sin necesidad de manejar aceite aislante.

P: ¿Cuál es más seguro, el transformador sumergido en aceite o el transformador de tipo seco?

R: Hablando objetivamente, los transformadores sumergidos en aceite conllevan riesgos de fugas de aceite e incendios en comparación con los transformadores de tipo seco. Sin embargo, las inspecciones de seguridad son indispensables para ambos tipos.

P: ¿Qué transformador debe priorizarse cuando el presupuesto es limitado?

R: Para entornos al aire libre, se pueden priorizar los transformadores sumergidos en aceite; Para entornos interiores, incluso con un presupuesto limitado, se recomiendan transformadores de tipo seco para evitar costos adicionales de rectificaciones de seguridad posteriores.

P: ¿Elegir una capacidad de transformador exactamente adecuada es la más rentable?

R: Una capacidad exactamente compatible puede generar mayores costos de reemplazo en el futuro. Teniendo en cuenta el crecimiento de la carga, la capacidad debe seleccionarse con un margen de 15% 20%.

P: ¿Cuál es la diferencia en la vida útil entre los transformadores sumergidos en aceite y de tipo seco?

R: En las mismas condiciones de funcionamiento, los transformadores de tipo seco tienen una vida útil de 3 a 5 años más larga que los transformadores sumergidos en aceite.

VI. Resumen del pensamiento de selección

1. ¿El transformador se instalará en interiores o exteriores? ¿Hay limitaciones de espacio o entornos húmedos?

2. ¿La ubicación del proyecto tiene una protección contra incendios estricta, a prueba de explosiones o regulaciones ambientales?

3. ¿Cuáles son la capacidad y el nivel de voltaje diseñados? ¿Es necesario soportar cargas de impacto o sobrecargas frecuentes?

4. ¿El proyecto está equipado con un equipo de mantenimiento profesional? ¿Se requiere operación desatendida?

5. ¿El proyecto prioriza el costo de inversión inicial o la seguridad a largo plazo y la economía operativa?

VII. Conclusión: No "Lo mejor", solo "Lo más adecuado"

Los transformadores sumergidos en aceite y de tipo seco tienen ventajas técnicas, sin superioridad absoluta ni inferioridad. Los transformadores sumergidos en aceite se destacan con la competitividad del núcleo en "gran capacidad, bajo costo y fuerte capacidad de sobrecarga", adaptándose a grandes proyectos al aire libre; los transformadores de tipo seco conducen a aplicaciones de interiores y entornos sensibles con aspectos destacados de "alta seguridad, bajo mantenimiento y respeto al medio ambiente"."

La lógica de selección correcta debe ser: basado en el entorno de instalación del proyecto, tomando los requisitos de seguridad y medio ambiente como resultado final, centrándose en las necesidades de capacidad y voltaje, y considerando el costo del ciclo de vida. Para proyectos a gran escala, especiales o complejos, se recomienda invitar a expertos en suministro y distribución de energía y fabricantes de transformadores para demostraciones especiales durante la fase de diseño para obtener planes de selección personalizados, sentando una base sólida para el funcionamiento seguro y estable del sistema de energía.
